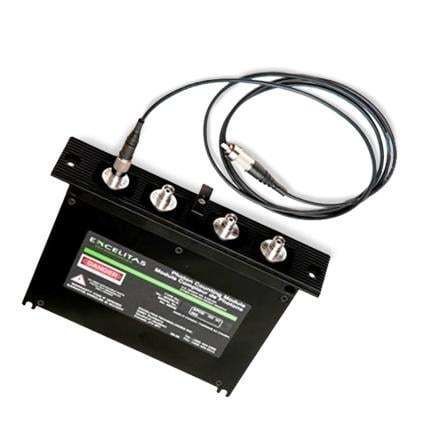

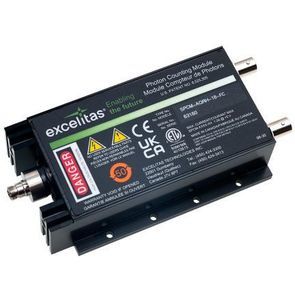

光学式光子カウンター SPCM-AQ4C

高感度

概要
SPCM-AQ4Cは、400–1060 nm帯域で単一光子を検出可能な4チャネルの光子計数モジュールです。各チャネルは独立して動作し、検出した光子に対応するTTLパルスを出力します。

主な特徴と機能説明
本モジュールは、直径180 μmの円形有効面を持つSLiKシリコンAPDを4基搭載し、650 nm付近でのピーク検出効率は>60%です。各APDは熱電冷却および温度制御され、周囲温度変化下でも安定した性能を維持します。高速フロントエンド電子回路により、全チャネルでの短時間バースト時ピークカウントレートは>4M counts/s、連続カウントレートは1.5M counts/sを実現し、パルス間のデッドタイムは50 nsです。出力はカードエッジ/コネクタで取得可能なTTLパルス（50 Ω負荷時4.5 V高、幅25 ns）です。各検出器にFC光コネクタが実装・整列されています。モジュールはAPD用電子回路を内蔵した自己完結型で、RoHS準拠です。

用途

• 可視～近赤外（400–1060 nm）の単一光子検出
• コンパクトな一体型パッケージでの多チャネル光子計数（4独立チャネル）
• 温度安定化されたAPDと高いピークカウント性能が必要な計測

仕様 / 技術仕様

• 波長範囲：400 nm～1060 nm
• 検出器タイプ：シリコンAvalanche Photodiode（SLiK）
• 有効面：直径180 μm（円形）
• 650 nmでのピーク検出効率：60%（典型値）
• アフターパルス確率：0.5%
• ゲート入力：対応
• 出力：TTLパルス（50 Ω負荷時4.5 V高、幅25 ns）
• ピークカウントレート：短時間バーストで>4M counts/s（全4チャネル）
• 連続カウントレート：1.5M counts/s
• パルス間デッドタイム：50 ns
• 電源要件：+2 V、+5 V、+30 V
• 各検出器にFC光コネクタを実装・整列
• 一つのパッケージに4チャネル統合
• APD電子回路を内蔵した自己完結型モジュール
• 全入出力信号をカードコネクタで使用可能
• 各フォトダイオードに対する熱電冷却および温度制御
• RoHS準拠
