スイッチングフォトトランジスタ VTT9814FH

自動車工業用シリコン

概要

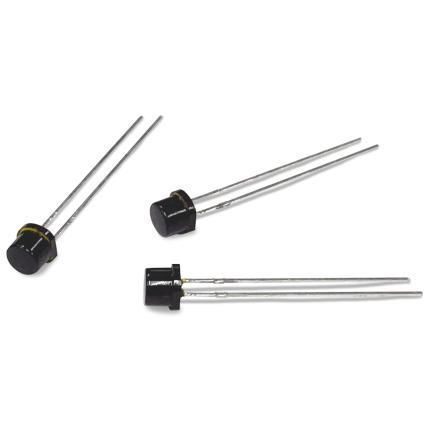

VTT9814FHは、赤外線遮断機能を備えたフラットT 1¾エンドルッキングパッケージに収めたシリコンフォトトランジスタです。可視光域（450–700 nm）で良好な応答を示し、RoHS準拠のカドミウム硫化物（CdS）フォトセルの代替として使用できます。

詳細
本素子は実績あるVTTシリコンフォトトランジスタ素子を採用し、エポキシパッケージ内にIR遮断機能を組み込んでいます。光電流の許容差が狭く、安定した動作が得られます。周囲光制御の典型的な適用範囲は約500–1000 lux（50–100 fc）です。

特長・利点

• エポキシキャストによる赤外線遮断を備えた可視光応答
• 低暗電流により低照度での検出が信頼できる
• CdSフォトセルのRoHS準拠代替品

用途

• 街路灯の制御およびスイッチング
• 屋内・屋外の薄明/夜明けライト制御
• 自動車ヘッドライトのディミング回路
• ディスプレイのコントラストおよびバックライト制御
• 省エネルギー照明システム

技術仕様

• 受光面積: 0.192 mm²
• 短絡電流: 80–120 µA（100 fc、2850 K時）
• 暗電流: ≤50 nA（VCE = 5 V）
• スペクトル範囲: 450–700 nm
• ピーク感度波長: 585 nm
• ピーク波長での感度: 標準 7 A/W
• 角度応答: ±50°（50%応答）
• 最大はんだ付け温度: 260 °C
