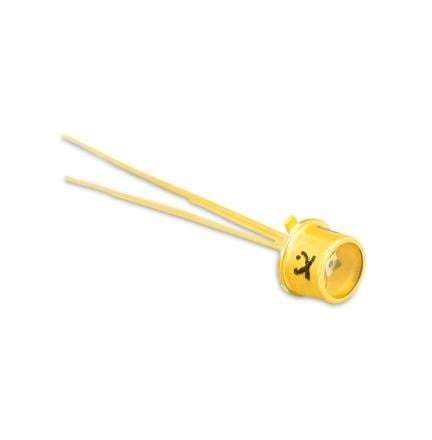

シリコンフォトダイオード C30902EH

アバランシェ赤外線LIDAR

概要
ExcelitasのC30902EHアバランシェフォトダイオードは、高速・大面積のシリコンreach-through APDで、典型的な利得が100を超える低照度アプリケーション向けに設計されています。平面ガラス窓を備えた修正版TO-18パッケージで供給され、平面ガラス、ボールレンズ、ライトパイプ、905 nmフィルタなど複数のTO-18構成が利用可能です。感光面の有効直径は0.5 mmです。

主な仕様
C30902EHシリーズは二重拡散の「reach-through」構造で製造され、400 nm〜1000 nmの範囲で高い応答度と極めて高速な立ち上がり/立ち下がり時間を提供します。応答度は典型的に800 MHzまで変調周波数に依存しません。検出素子は修正版TO-18パッケージの平面ガラス窓の背後で気密に封止されています。ファミリにはシングルフォトン対応のAPD（SPAD）バリアント（C30902SH）もあり、ガイガー動作および線形動作が可能です。

特長と利点

• TO-18ハウジングの0.5 mm Si APD
• 高量子効率 – 800 nmで典型84%
• 室温での低ノイズ
• 高い応答度 – 内部アバランシェ利得 >150
• スペクトル応答範囲 – 400〜1100 nm
• 時間応答 – 典型0.4 ns
• 動作温度範囲 -40°C〜+85°C

用途

• LiDAR / Time-of-Flight（ToF）測定
• 光学時間領域反射計（OTDR）
• 微小信号蛍光
• レーザースキャン

技術仕様

• 有効面積：0.2 mm²
• 有効直径：0.5 mm
• 降伏電圧：Typ. 225 V
• 静電容量：1.5 pF
• 温度係数：Typ. 0.7 V/°C
• 暗電流：7 nA
• 暗騒音：0.1 pA/√Hz
• 等価雑音光電力：1.23 fW/√Hz
• 典型応答度：800 nmで80 A/W
• 推奨利得：150
• パッケージ：TO-18、平面ウィンドウ
