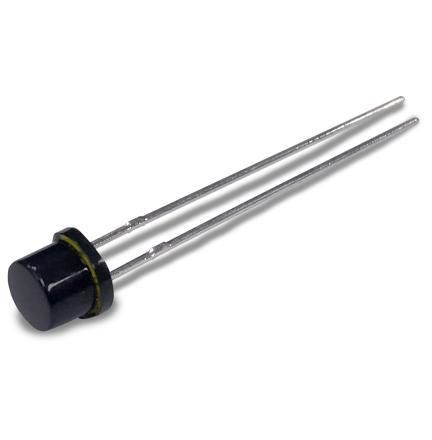

スイッチングフォトトランジスタ VTT9812FH

シリコン

製品概要
VTT9812FHは、平坦なT1 3/4エンドルッキングパッケージに収められたシリコン製フォトトランジスタで、エポキシ内に赤外線遮断機能を内蔵しています。可視光域（450 nm〜700 nm）で優れた応答を示し、RoHS準拠のカドミウム硫化物（CdS）フォトセルの代替品として提供されます。夜明け/夕暮れのスイッチングや、約0.2〜1 fc（2〜10 lux）の低照度検出に適しています。

特長・利点

• エポキシ内にIR遮断を組み込んだ可視光応答
• 低暗電流により低照度での性能向上
• CdSフォトセルのRoHS準拠代替品

用途

• 街路灯の切替
• 屋内外の明暗制御（デイナイトスイッチ）
• 車両ヘッドライトのディマー
• 表示装置のコントラスト制御
• 省エネルギー照明用途

仕様 / 技術データ

• 有効面積 = 0.192 mm²
• 短絡電流 = 最小 60 µA（100 fc、2850 K時）
• 暗電流 = 最大 50 nA（5 V VCE時）
• スペクトル範囲 = 450 nm〜700 nm
• ピーク波長応答 = 585 nm
• ピーク波長での感度 = 標準 7 A/W
• 角度応答 = 50%応答時 ±50°
• はんだ付け温度 = 最大 260°C
