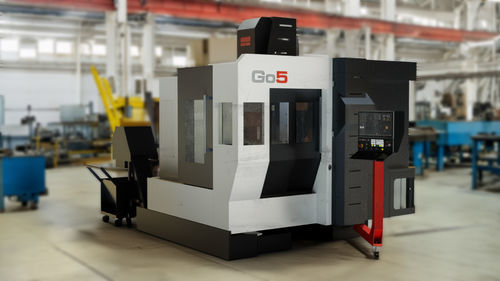

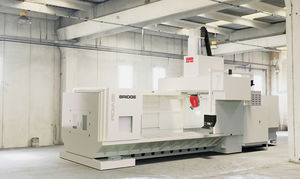

5軸マシニングセンタ Go5

縦型移動式テーブルガントリー型

概要
FIDIA Go5 は、固定ガントリと移動テーブル構成を採用した5軸高速フライスセンタで、コンパクトな設置面積で最大の剛性を発揮するよう設計されています。構造は重量級の鋳鉄製キャスティングで一体成形され、熱安定性と高い振動減衰特性を確保します。45°傾斜したベースは、傾斜回転テーブルの組み込みを最適化し、切りくずの自然落下を排出系へ促進します。

主な特徴

• アクセス性：前面および側面からのワーク搬入を可能にする大開口のスライド扉を2箇所備えます。
• 設置：構造剛性により、適切な工場床面では特殊な基礎を必要としません。
• 切りくず処理：フロントスクリューとリアコンベヤを標準装備。

構造
Go5 は固定ガントリ＋移動テーブルのアーキテクチャを採用し、重量級鋳鉄キャスティングで構成されたモノブロック構造により動的安定性を重視しています。この構造は高速切削時の振動を効果的に吸収し、優れた熱挙動と長時間運転時の幾何学的ドリフト低減を実現します。45°傾斜ベースは荷重を適切に分散し、ねじり剛性とワークエリア全域での精度を維持します。

プラグ＆プレイ設置
物流上の柔軟性を考慮した設計：鋳鉄モノブロックにより良好な工場床面であれば特殊基礎なしで設置可能です。アンチバイブレーションマウントによるレベリングで立ち上げ時間を短縮します。自立構造により移設や揚重を行っても元の幾何学的整列や精度が損なわれません。

フライスユニット
Go5 は、ハイスピードな荒加工から超高精度な仕上げまで対応する2種類の主軸ファミリを選択可能です。各主軸はベアリングと巻線用に密閉循環冷却を備え、ベアリングは最小量の空気/油潤滑を自動管理して連続高回転運転下での耐久性を確保します。

技術仕様とレイアウト（D321 抜粋）
D321 ストローク | X: 3000 mm | Y: 2200 mm | Z: 1100 mm
軸速度: 24 m/min
テーブル寸法 (D321): 3000 x 2000 mm
テーブル許容荷重 (D321): 3500 Kg/m²

技術仕様（代替レイアウト）
軸ストローク: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
軸速度: 30 m/min
B - 傾斜 (テーブル): ±180°
C - 回転 (テーブル): 360° 連続
テーブルプレート径: Ø400 mm (15.7")
最大テーブル荷重: 300 kg (660 lb)

主軸オプション
M3A/20-18 vs M3A/19-36
最大主軸回転数: 18,000 rpm | 36,000 rpm
最大出力 (S1/S6): 11.7 / 20 kW | 17 / 19.5 kW
最大トルク (S1/S6): 26 / 80 Nm | 11 / 12.5 Nm
工具保持: HSK-A63 | HSK-E50
主軸冷却: ベアリングと巻線用の密閉循環冷却。ベアリング潤滑は最小量空気/油方式で自動管理されます。

特性 / 技術データ

• モデル: Go5
• 構成: 固定ガントリ + 移動テーブル; 45° 傾斜ベース
• 構造材質: 重量級鋳鉄キャスティング（モノブロック）
• 概算全重量: 約 8,000 kg
• アクセス: 2つの大型スライドドアによる前面および側面搬入
• 基礎: 適切な床面であれば特殊基礎は不要; レベリング用アンチバイブレーションマウント
• 切りくず処理: フロントスクリューとリアコンベヤを統合
• D321 ストローク: X 3000 mm, Y 2200 mm, Z 1100 mm
• D321 軸速度: 24 m/min
• テーブル寸法 (D321): 3000 x 2000 mm
• テーブル許容荷重 (D321): 3500 Kg/m²
• 代替軸ストローク: X 600 mm; Y 850 mm; Z 450 mm
• 軸速度（代替レイアウト）: 30 m/min
• テーブルプレート径: Ø400 mm
• テーブル最大荷重: 300 kg
• B - 傾斜 (テーブル): ±180°
• C - 回転 (テーブル): 360° 連続
• 主軸オプション: M3A/20-18 (18,000 rpm) および M3A/19-36 (36,000 rpm)
• 主軸出力 (S1/S6): 最大 20 kW / 最大 19.5 kW（仕様による）
• 主軸トルク (S1/S6): 最大 80 Nm（仕様による）
• 工具保持: HSK-A63 または HSK-E50
• 統合システム: 主軸の密閉循環冷却、ベアリングの最小量空気/油潤滑
