5軸マシニングセンタ Go9

縦型スチール用アルミニウム用

概要

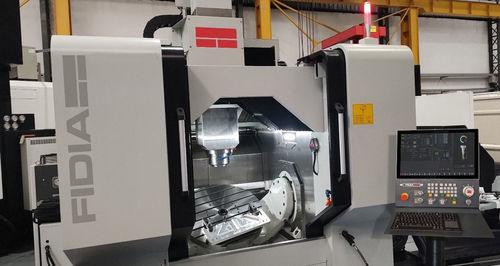

Go9は、鋼・焼入れ鋼・アルミニウム・チタンなどの複雑なワークの高速フライス加工を目的に設計された5軸ガントリ型マシニングセンタです。一体式鋳鉄Uフレームのガントリ構造により高い剛性と熱安定性を実現。コンパクトな設置面積で特殊基礎は不要、ダンピング質量は24トン。A・C軸にダイレクトトルクモータを採用し、機械全体にわたるアクティブな熱管理により、金型工場、航空宇宙サプライヤー、自動車金型メーカーに適しています。

主な特長

• 鋳鉄一体構造
  一体式Uフレームベース（24 t）。特殊基礎不要。高い熱安定性と振動減衰。
• A・C軸トルクモータ駆動
  バックラッシュフリーの移動とダイレクトエンコーダ。A軸クレードルに2台のモータで最大剛性を確保。全モータにアクティブ冷却。
• アクティブ熱管理
  XYZボールねじおよびA・Cダイレクトモータ用の専用チラー。スピンドルは独立チラーで冷却し熱伸びを防止。
• 高速ボールねじシステム
  XYZにC3クラスのプリロード済みクーラントスルー（coolant-through）ボールねじ。ガントリY軸はデュアルモータとデュアル光スケールで対称駆動。

用途

• プラスチック射出金型：自動車や光学レンズ向けの複雑で高精度な金型部品の鋼・焼入れ鋼加工。
• 鍛造型：自動車・産業分野の熱間鍛造用焼入れ鋼製金型。
• 航空宇宙：ブラケット、ジェットエンジン回転部品、アルミ／チタン製の構造部品。

技術情報（表）
技術ノート：すべての精度データはVDI 3441に準拠。参照条件：20°C、最大偏差3°C、最大変動1°C/h。

PARAMETER : VALUE
直線軸 (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
最大速度 (X, Y, Z) : 48 m/min

機械データ
設置寸法 : 4400 x 3200 mm
総重量 : 24 000 kg

スピンドルオプション
Options : M3A/32-18 (STD) | M3A/35-24 (OPT)
最大出力 S1 / 最大出力 S6 : 26 kW / 32 kW | 25 kW / 35 kW
最大トルク S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
最大回転数 : 18 000 rpm | 24 000 rpm
工具保持器 : HSK-A63 | HSK-A63
スピンドル潤滑 : 永久グリース | エア/オイル

ツールマガジン
標準 : 48 pockets (HSK)、チェーン式、交換アーム
オプション : 96 pockets (HSK)、ディスク式

TRT/800 フライステーブル
テーブル直径 : Ø 800 mm
最大回転直径 (swing) : Ø 1000 mm
Tスロット : 9 x 14 mm、ピッチ 90 mm
最大荷重 : 1200 / 950 kg
A軸移動量 : ±125°
C軸移動量 : Endless (360° continuous)
位置分解能 : 0.001°
締付トルク C / A : 3000 Nm / 6000 Nm

注意：製品ページのCNCシステム画像（nC19、C20）参照。Go9はオプションでSIEMENS "Sinumerik ONE" コントロールも選択可能です。
