5軸フライス盤 BRIDGE series

縦型移動式テーブルガントリー型

製品概要

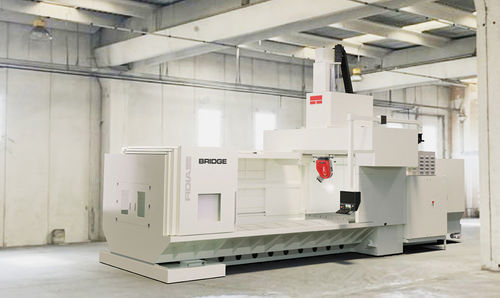

Fidia BRIDGE は、固定ポータル構造とテーブル移動式を採用した5軸マシニングセンタです。FEMで最適化された高品質の鋳鉄部品により、高速荒加工と高品位な仕上げ加工に必要な構造剛性を確保しています。高精度で過酷な生産条件に対応する設計です。

用途と柔軟性
柱間の余裕が大きく、大型や複雑な治具・部品の取り扱いが容易です。FIDIAのバイローテイティングヘッド、選択可能なスピンドル、統合測定システム、最大60ポジションの工具マガジン、高圧冷却装置を組み合わせることで、金型、モデル、プロトタイプ、航空構造部品の生産ニーズに対応します。

構成とサイズ
BRIDGEシリーズは、3種類の軸移動量構成と、FIDIA 5軸バイローテイティングヘッド向けの2種類のスピンドルから選択可能です。

テーブル（設計と容量）
X軸方向に移動するテーブルはTスロットを備え、ワークの確実な固定が可能です。テーブルは全行程で支持され、加工中のたわみや偏位を排除します。精密ローラガイドとC3級ボールねじをブラシレス軸モータに直接結合し、高い動的性能、精度、繰り返し精度を実現します。キネマティクスはステンレスカバーで保護され、粉じん、切りくず、冷却液による汚染を防ぎます。

構造
頑強なポータル構造と密な補強リブを持つ強化ベースにより、最大限の剛性と切削荷重への耐性を確保し、重負荷加工時でも安定したテーブル支持を実現します。

Y、Zの設計上の特徴
Y軸は、堅牢な横梁の両側に配置された3本のローラガイドで支持されるキャリッジを備え、すべり面の直交性を維持します。垂直RAMは断面が大きく、2本のボールねじをタンデムで駆動するブラシレスモータにより変形を最小化し、一貫した精度を保ちます。

M5A バイローテイティングヘッド
M5Aヘッドは高速フライス加工に最適化され、小型で非対称の鋳鉄構造により熱安定性を確保します。鋼、鋳鉄、アルミニウムの加工に適し、到達困難な箇所の加工を可能にします。

サイズマトリクス（軸移動量とテーブルデータ）
軸移動量 | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
テーブル寸法 (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
最大荷重 (Kg) | 6.000 | 8.000 | 12.000

オプションと附属品

• FIDIA 5軸バイローテイティングヘッド（M5A）
• 統合測定システム
• 最大60ポジションの工具マガジン
• 高圧冷却システム
• ヘッド用の2種類のスピンドル選択

仕様 / 技術データ

• 機種: 5軸マシニングセンタ、固定ポータル、テーブル移動式
• 構造: FEM最適化された高品質鋳鉄、補強リブ付き強化ベース
• 軸移動量 (X x Y x Z): 上記サイズマトリクス参照 (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• テーブル寸法 (XY): 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm（機種により異なる）
• 最大テーブル荷重: 6.000 kg (BRIDGE 2), 8.000 kg (BRIDGE 3), 12.000 kg (BRIDGE 4)
• テーブル特性: 全行程支持の移動テーブル、Tスロットによるワーク固定
• ガイドと伝達: 精密ローラガイド、C3級ボールねじ、ブラシレス軸モータ
• 保護: キネマティクス用ステンレスカバー（粉じん、切りくず、冷却液からの保護）
• RAM: 垂直RAMはタンデムのボールねじとブラシレスモータで駆動
• ヘッド: M5Aバイローテイティングヘッド、鋳鉄構造、コンパクトで非対称な設計
• 付属品: 統合測定、工具マガジン最大60ポジション、高圧冷却
• 代表的な用途: 金型、模型、試作、航空構造部品
