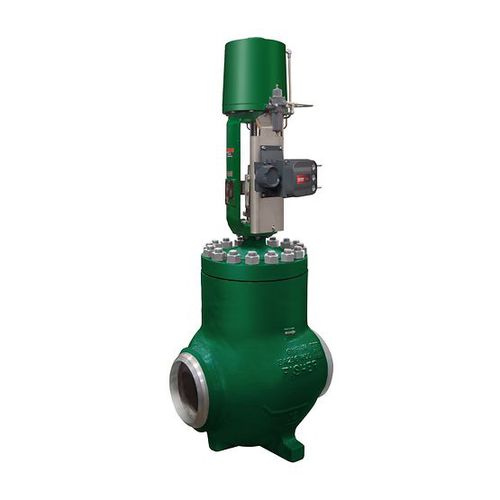

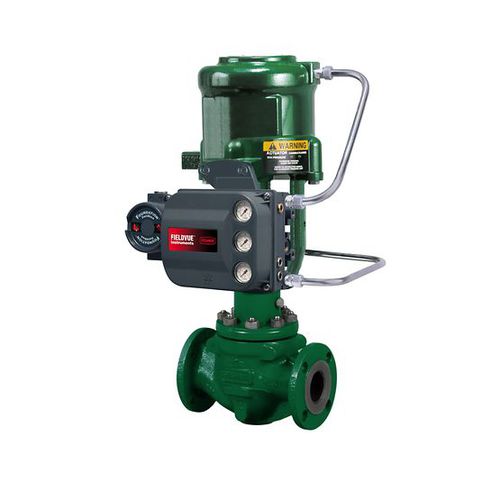

空圧バルブアクチュエータ 585C

リニアシリンダーピストン式

Fisher 585C ピストンアクチュエータは、easy-e™、HP、EH、461 バルブを含む様々な中小のフィッシャースライドステムバルブに低〜中推力出力を提供します。 アクチュエータの複動式設計により、剛性で正確な位置決めを実現します。 このアクチュエータのより小さいサイズは、スプリングリターンフェイルモード用のオプションのバイアススプリングでも利用できます。 主な特長 構造に応じて最大推力は 111 kN（25,000 lbf）になります。 サイズにもよりますが、ストロークは最大 203 mm（8 インチ）まで可能です。 ユニバーサル NAMUR マウントは一貫した実装方法で、ISA-S75.13 に準拠した耐震性も提供します。 ダブルアクション構造により、堅く正確な位置決めが可能です。 585 C サイズ 25 および 50 のアクチュエータでは、トップマウントのハンドホイールが使用可能です。 他のすべての 585C アクチュエータサイズは、サイドマウントハンドホイールに対応可能です。 アクチュエータサイズ 25 と 50 では、バイアススプリングが使用可能です。 ピストン下のバイアススプリングにより、供給空気の喪失時にアクチュエータステムが完全に後退し、ピストン頂部のバイアススプリングによりアクチュエータステムが完全に伸長します。 低摩擦ピストンシールとシリンダーコーティングにより滑り摩擦と摩耗が低減します。 仕様 駆動方式 ダブルアクティング式、スプリングリターン式、リニア式 証明書 PED、CUTR、ATEX 制御タイプ オン / オフ、スロットル、ポジショニング 動作温度 標準温度 電源 空気圧
