空圧バルブアクチュエータ 6 series

手動リニアメンブレン

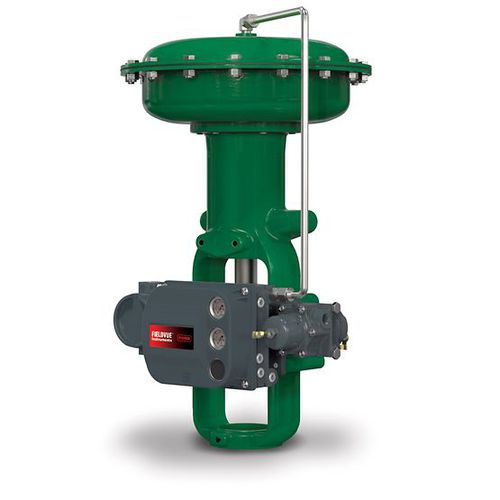

フィッシャー社製アクチュエータ「657」および「667」は、制御弁の信頼性の高いオン／オフ運転または絞り運転を実現するように設計されています。これらのスプリング式ダイアフラムアクチュエータは、コントローラや弁ポジショナからのさまざまな空気圧出力信号に応じて、弁内の弁プラグの位置を調整します。 657アクチュエータは直動式、667は逆動式です。 主な特長 一体型マウントパッドにより、従来の取り付けブラケットが不要となり、取り付けに必要な部品点数を削減します。 一体型の空気通路を内蔵しているため、フィッシャー社のFIELDVUE™計器と組み合わせる際に、外部配管や継手が不要です。 657および667アクチュエータは、従来のブラケット式取り付けキットを使用する計器とも互換性があります。667は、必要に応じて計器や付属品用に外部配管を行うことが可能です。 ほぼすべての制御弁用途に対応するばね定数、ストロークストップ、および手動操作装置が用意されています。 成形ダイアフラムは深いダイアフラムケーシング内を移動するため、ストローク全体を通じて面積の変化を最小限に抑えます。 圧力側のケーシングが浅いため、その側の容積が減少しており、それによって応答時間が最小限に抑えられます。 成形ダイアフラムにより、所定のダイアフラムサイズで最大の推力を得ることができます。 頑丈な厚肉鋳鉄および鋼製の構造により、安定性と耐食性が向上しています。 仕様 作動方式 スプリングリターン、リニア 認証 SIL対応、ATEX、CUTR、PED 制御方式 オン/オフ、スロットリング 使用温度 極低温、低温、標準温度、高温 動力源 空圧式、手動式
