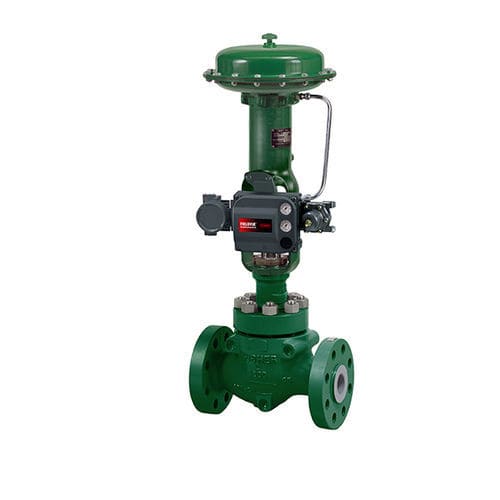

圧力バルブ HP series

手動式シート部品用

Fisher HP シリーズ制御バルブは、シングルポートの高圧グローブ弁またはアングル弁で、メタルシート、ケージガイド、押し下げると弁体が閉じる動作を備えています。 これらのバルブは、発電、炭化水素生産、化学処理、精製などのプロセス制御産業における高圧アプリケーション向けに設計されています。 主な特長 バルブプラグの安定性 – 頑丈なケージガイドによりバルブプラグの安定性が向上し、振動と機械騒音が低減されます。 完全な圧力損失制御機能 – 頑丈な構造により、HP シリーズバルブで完全な圧力損失制御が可能になります。 あらゆる使用条件下で優れた密閉性を実現するスパイラル巻きガスケット – HP シリーズバルブ用のスパイラル巻きガスケットの構造には、プレミアム材料が使用されています。 標準のスパイラル巻きガスケットを構成するプレミアム材料は、N06600（合金 600）/ グラファイトまたは N07750（合金 X750）/ グラファイトです。 配管の経済性 – NPS 4 および 6 の HP（ISA 75.08.05（ロング）または ISA 75.08.06（ロング））バルブでは、拡大エンド接続が利用できるため、ラインスエージが不要になり、特大の配管配置にも対応できます。 クイック・チェンジ・トリム – 保守が容易で、一般的なツールを使用して簡単に実行できます。 トリムコンポーネントは特別な工具を必要とせずにすばやく取り外して交換できます。 一体型ケージシートリング設計 – グローブ NPS 8、10、12、14 およびアングル NPS 12 バルブでこのオプションを利用でき、より簡単な保守と優れた遮断が可能になります。 標準的なハードトリム材料 – ケージ、バルブプラグ、その他のトリム部品は硬質素材から製造されています。 この標準機能は優れた耐摩耗性を提供します。 圧力 / 温度定格の向上 – 溶接端継手付きの HP シリーズバルブには、ASME B16.34 で定義されている中間定格と呼ばれる圧力 / 温度定格の向上が適用されます。 これらのバルブの優れた強度により、B16.34 で指定された標準の CL900 または 1500 定格よりも高い定格を利用できます。 グローブ NPS 8〜12 HP は、より高い圧力 / 温度定格を達成するために、標準の中間 ANSI クラス 3200 として利用できます。 アングル NPS 8 では使用できません。 中間定格の詳細については、エマソンの営業所までお問い合わせください。 トリムの互換性 – Cavitrol III、Whisper Trim III、WhisperFlo トリムは標準トリムと互換性があります。 低流量 / タイトシャットオフの制御 – マイクロフルートおよびマイクロフォーム・バルブ・プラグは、タイトシャットオフを維持しながら、高圧・低流量用途で優れたレンジアビリティを提供します。 いくつかの制限ポート径から選択することで、バルブ本体の容量を必要な流量に合わせ、全行程で必要な制御を提供し、シート付近でのスロットルを防ぎます。 キャビテーションによる損傷が発生する可能性がある低流量用途では、マイクロフラット・バルブ・プラグを特殊な Cavitrol III ケージと併用することができます。 詳細については、エマソンの営業所までお問い合わせください。 高差圧でのスムーズな制御 – NPS 2〜14 バルブで利用可能なバランストリムは、高差圧でもスムーズな制御を提供します。
