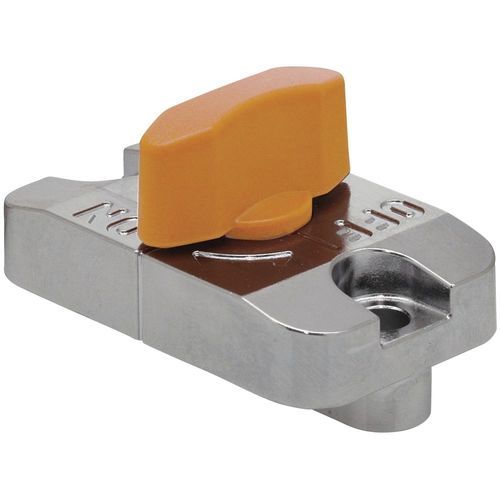

レール式ロック QCSL1003-BK

ステンレススチール製亜鉛

スライディング・ロックはスロットの入った穴の中を移動し、ノブを1/4回転させると所定の位置にロックされる。ロックがプレートやテーブルの表面に取り付けられている場合、ユーザーはスロットの入った金属バーやプレートをさまざまな距離でロックすることができます。また、スロット・バーの下にあるプレートや他の物体に取り付けて、スロットの移動に沿って任意の位置にロックすることもできます。ノブはONの位置でロックされ、OFFの位置でロックが解除されます。ロック機構は、シャフトをプレート表面に押し付けるウェッジで構成されています。定格荷重は112ポンドです。本体は亜鉛ダイキャスト製で、クロームメッキ仕上げです。ノブはオレンジまたは黒のガラス繊維強化ポリアミド製。シャフト／ウェッジはステンレス製で、プランジャーはポリアセタール製です。溝付き棒鋼は、SS400、1045、304などのJIS H14級フラットバーを使用する。棒鋼の幅は30mm以上とする。溝幅は10mm（+0.2/0）で、面取りはC0.3程度とする。棒鋼の厚さはグリッドに表示される。
