ステンレススチール製カラー 軸 PSLC-L

アルミニウム製スプリング小型

製品概要

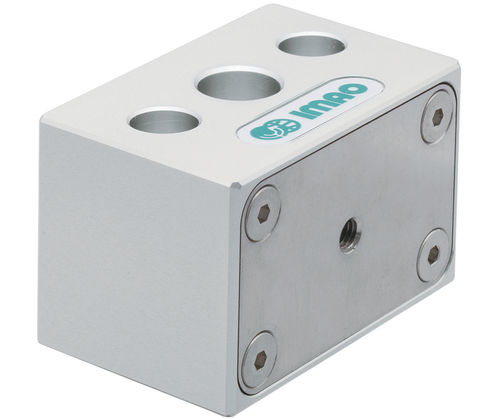

PSLC-L 軸ロッククランプは、クイックチェンジ用途向けに設計され、位置調整後のスライディングシャフトやスピンドルを確実に固定します。エアを抜くとスプリングで締結し、エアを供給するとエアで解放します。スプリング締結＋空気式解除によりエア漏れによる保持力低下を防止します。ボディ材質：5052Aアルミニウム、クランプ軸：5052A陽極酸化アルミニウム、カバー：304ステンレス鋼。

主な特徴

• スプリング締結と空気式解除の気動作動（エア除去で締結、エア供給で解除）
• スペースの限られた設置に適したコンパクト設計
• ボディ：5052Aアルミニウム
• クランプ軸：5052A陽極酸化アルミニウム
• カバー：304ステンレス鋼
• クイックチェンジ用途およびスライドシャフト／スピンドルの確実な固定に対応

バリエーション

• PSLC08-3L — 圧力タイプ：Low — D：8 mm — L：35 mm — 動作空気圧：43-100 — ホールディングトルク：0.15 Lbs — スライディング荷重：11.2 Lbs — 適合シャフト径：8 mm
• PSLC08-5L — 圧力タイプ：Standard — D：8 mm — L：35 mm — 動作空気圧：72-100 — ホールディングトルク：0.30 Lbs — スライディング荷重：20.2 Lbs — 適合シャフト径：8 mm
• PSLC10-3L — 圧力タイプ：Low — D：10 mm — L：35 mm — 動作空気圧：43-100 — ホールディングトルク：0.22 Lbs — スライディング荷重：13.4 Lbs — 適合シャフト径：10 mm
• PSLC10-5L — 圧力タイプ：Standard — D：10 mm — L：35 mm — 動作空気圧：72-100 — ホールディングトルク：0.37 Lbs — スライディング荷重：22.5 Lbs — 適合シャフト径：10 mm
• PSLC12-3L — 圧力タイプ：Low — D：12 mm — L：35 mm — 動作空気圧：43-100 — ホールディングトルク：0.30 Lbs — スライディング荷重：13.4 Lbs — 適合シャフト径：12 mm
• PSLC12-5L — 圧力タイプ：Standard — D：12 mm — L：35 mm — 動作空気圧：72-100 — ホールディングトルク：0.44 Lbs — スライディング荷重：22.5 Lbs — 適合シャフト径：12 mm
• PSLC16-3L — 圧力タイプ：Low — D：16 mm — L：40 mm — 動作空気圧：43-100 — ホールディングトルク：0.52 Lbs — スライディング荷重：17.0 Lbs — 適合シャフト径：16 mm
• PSLC16-5L — 圧力タイプ：Standard — D：16 mm — L：40 mm — 動作空気圧：72-100 — ホールディングトルク：0.89 Lbs — スライディング荷重：31.5 Lbs — 適合シャフト径：16 mm
• PSLC20-3L — 圧力タイプ：Low — D：20 mm — L：40 mm — 動作空気圧：43-100 — ホールディングトルク：0.66 Lbs — スライディング荷重：17.0 Lbs — 適合シャフト径：20 mm
• PSLC20-5L — 圧力タイプ：Standard — D：20 mm — L：40 mm — 動作空気圧：72-100 — ホールディングトルク：1.10 Lbs — スライディング荷重：31.5 Lbs — 適合シャフト径：20 mm

メディア / ドキュメント

• 仕様書 (PSLC-L.pdf)
• PSLC-L Shaft Clamp 説明書 (PSLC-L-E.pdf)

技術仕様

• 動作：エア除去時にスプリングで締結、エア供給時に空気で解除 — エア漏れによる保持力低下を防止
• ボディ材質：5052Aアルミニウム
• クランプ軸材質：5052A陽極酸化アルミニウム
• カバー材質：304ステンレス鋼
• 対応シャフト径 (D)：8 mm、10 mm、12 mm、16 mm、20 mm
• 圧力タイプ：Low、Standard
• 取付幅（取付穴間）：35 mm または 45 mm
• バリアントごとの動作空気圧、保持トルク、スライディング荷重は「バリエーション」欄を参照
