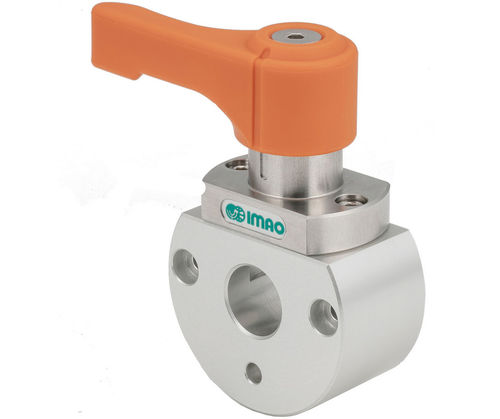

手動式クランプユニット QCSHL-DK

機械式手動制御スプリング

製品概要
このプッシュロッククランプユニットは、ハンドルを90°回転させるだけで工具不要のロックが可能で、スライドや角度の素早い調整が行えます。ユニットはφ14mmの丸シャフトへ直接取り付けられる形で予め組立て済みのため、専用の取付具は不要です。内部スプリングが常に一定のクランプ力を保持し、過締めや締め不足を防ぎ、工業用途での再現性のある位置決めを実現します。

主な特長

• ハンドル90°の回転で工具不要の素早いロック/アンロック
• φ14mm丸シャフトへ直接取り付け可能な予組立ユニット
• 内部スプリングによりクランプ力を一定に保ち、過締め／締め不足を防止
• スライドおよび角度調整を目的とした治具やアセンブリ向け設計

材質

• クランプ本体：303ステンレス
• ハンドル：ポリアミド（オレンジ）
• カラー：A5052陽極酸化アルミニウム

仕様

• 穴径：14 mm（シャフト適合）
• 取付穴径：4 mm、深さ 6 mm
• 取付ポスト間径：46 mm
• 本体長さ：24 mm
• ハンドル高さ：39 mm
• 取付穴中心間距離（幅）：36 mm
• クランプ力：90 lbs（約401 N）

取付と互換性

• 丸シャフトへの直接取り付けで予組立済み、専用ブラケットは不要
• リニアスライド、調整可能な治具、およびクイックポジショニング機構に適合
• 安全な固定のためにφ14 mmのシャフトと指定の取付穴寸法を確認してください

メディア

• 製品ビデオあり
• 製品仕様書（PDF）あり
