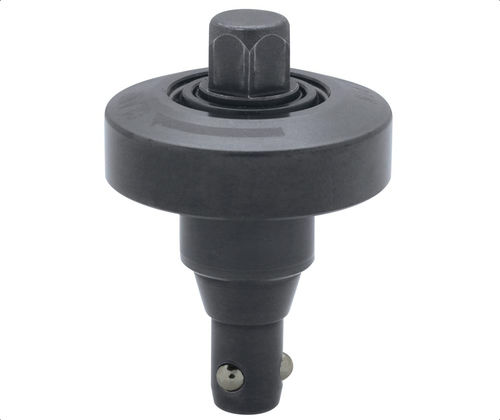

六角穴ロケートピン CP730 series

タップ付きシャンク

製品説明
これらのロケータファスナーはFlexレシーバーと併用して使用されます。治具ベースやプレートに取り付けることで、プレートやツーリングの正確な位置決めと再現性の高い配置を実現します。テーパ形状またはストレート軸のバリエーションがあり、本ページでは六角頭のファスナーを掲載しています。機械や工程をまたいだプレートの再装着時にも高い位置精度を維持します。

材料と仕上げ

• 本体：4140合金鋼、ニトロカルバライズ処理
• クランプねじ：4137鋼、熱処理、黒色酸化皮膜仕上げ
• ボール：52100鋼

性能と再現性

• 再現性（水平取付時）：±0.008 mm
• 再現性（垂直取付時）：±0.01 mm

製品タイプ／特長

• ファスナースタイル：六角頭（本ページ）；テーパまたはストレート軸のバリエーションあり
• 使用用途：治具ベースやプレートへの取り付けによる位置決め・定位；Flexレシーバーと併用

利用可能な部品バリエーション（表）
列：品番 | タイプ | ネジ | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | クランプ力 (Lbs) | 許容ねじトルク (Lbs) | 位置決め再現性 (mm) | 使用レシーバーブッシュ (PN)
CP730-0939LH | テーパ | M4x0.70 - 深さ 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | ストレート | M4x0.70 - 深さ 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | テーパ | M4x0.70 - 深さ 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | ストレート | M4x0.70 - 深さ 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | テーパ | M5x0.80 - 深さ 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | ストレート | M5x0.80 - 深さ 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

注意

• Flexレシーバーと併用するよう設計されています（各バリアントごとに対応するレシーバーブッシュの品番を表示）
• ヘッド／シャフトのスタイルは複数あり、本ページは六角頭ファスナーのバリエーションを示しています

仕様／技術情報

• モデルシリーズ：CP730
• 再現性（水平）：±0.008 mm
• 再現性（垂直）：±0.01 mm
• 本体材料：4140合金鋼、ニトロカルバライズ処理
• クランプねじ材料：4137熱処理鋼、黒色酸化皮膜仕上げ
• ボール材料：52100鋼
• ねじオプション：M4 x 0.70（深さ6）、M5 x 0.80（深さ7）※バリアントにより異なる
• 表示されたクランプ力範囲：バリアントにより382〜1,010 lbs
• 表示された許容ねじトルク範囲：バリアントにより1.4〜5.1 lbs
• P.C.D.、径および高さは上表の各バリアントごとに指定
• 典型的な用途：治具プレート、治具ベース上での位置決め・定位、機械間での再現可能な配置
