格納ロケートピン CP745 series

概要

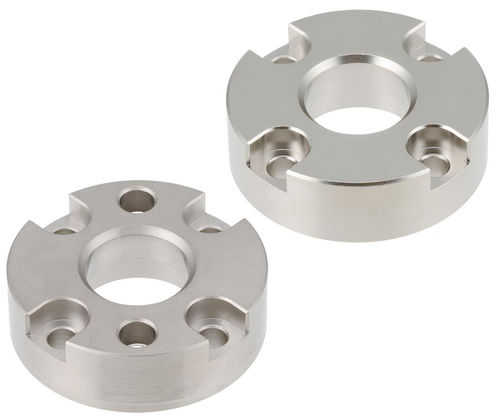

これらのロケーターレシーバーはCP745の収納式ロケーターファスナーと併用するためのもので、治具のベースやプレートに取り付けて正確な位置決めを行うよう設計されています。4個以上のレシーバーを使用する場合、Standardタイプのレシーバーを追加の固定に使用し、少なくとも2つのAccurateレシーバーが再現性のある精度を確保します。Accurateレシーバー使用時には0.02 mmの高い繰り返し精度が得られます。材質は熱処理（焼入れ・焼戻し）した4140合金鋼、表面は化学ニッケルめっき処理されています。

部品オプション

• ID | SKU | 部品番号 | 種類 | 説明 | ねじ T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

メディア

• 製品ビデオ（ファイル名：cp740.mp4）
• CP740 2ソケット取り付け図（画像）
• CP740 4ソケット取り付け図（画像）
• 仕様（PDF）
• 使用方法（PDF）

技術仕様

• モデル：CP745
• 適合性：Flex CP740 ロケーターと併用 / CP745 収納式ロケーターファスナーと併用
• 繰り返し精度：0.02 mm（Accurateレシーバー使用時）
• 材質：4140合金鋼、熱処理（焼入れ・焼戻し）
• 仕上げ：化学ニッケルめっき
• 使用可能バージョン：Accurate (A) および Standard (B)
• ねじ：M5 x 0.80
• 寸法（表より代表値）：D = 40 mm; D1 = 16.2 mm; Dp = 32 mm; H = 12.5 mm
