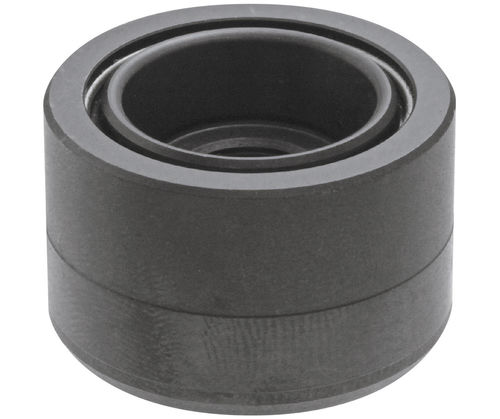

スプリングロケートピン CP726 series

格納

概要
このロケータ受けはFlexのロケータピンと組み合わせて使用されます。これらの部品は治具のベースやプレートに取り付けられるよう設計されており、正確な位置決めと、新しい機械や異なる工程へ移行した場合でも高い再現性を実現します。垂直・水平の両用途で使用可能です。貫通式ロケータピンは、ピンと受けを貫通して単一のクランプねじを締めることで受けに嵌合します。これによりスプリングで戻される受けが引き込まれ、治具プレートがベースプレートに接触できるようになります。

材質と仕上げ

• 本体：熱処理された4140合金鋼
• 本体処理：ニトロカーボン化処理、黒色酸化皮膜仕上げ
• テーパーブッシュ：4140鋼、ニトロカーボン化処理

適用 / 互換性
Flex CP721ロケータと併用してください。貫通式受けは貫通式ロケータピンと、ピンと受けを貫通する単一のクランプねじを締めることで噛み合い、スプリング式受けを引き戻して治具とベースの接触を可能にします。

製品バリエーション（表）

• ID | SKU | 部品番号 | T ネジ（加工穴径） | D mm | H mm | H1 mm | 引上力 (Lbs) | 使用ロケータピン | 保護カバー | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

メディアとドキュメント
製品ビデオとPDF仕様書が本製品に対して用意されています。

特長 / 技術仕様

• 型式：CP726（貫通式受け）
• 用途：Flexロケータピン（CP721シリーズ）を用いた治具の位置決め・ロケーション
• 適用：垂直および水平のロケーション
• 噛み合い方式：貫通式 — 単一のクランプねじがピンと受けを貫通してスプリング式受けを引き戻す
• 本体材質：4140合金鋼、熱処理済み
• 本体処理/仕上げ：ニトロカーボン化処理＋黒色酸化仕上げ
• テーパーブッシュ材質：4140鋼、ニトロカーボン化処理
• 使用可能な全外径（D）：25 mm、32 mm、45 mm（バリアントに示された公差あり）
• 関連ロケータピン：CP721-12025、CP721-15032、CP721-20045
• 保護カバー（該当する場合）：CP726-12025P、CP726-15032P、CP726-20045P
• 引上力の例：121.3 lbs、134.8 lbs、175.3 lbs（バリアント別）
