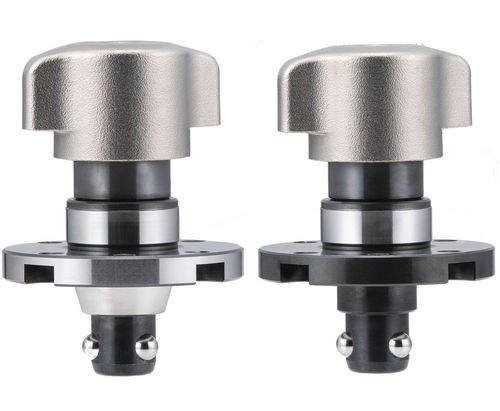

ステンレス製ロケートピン CP741 series

製品説明
CP741 フレックス位置決めクランプは、治具ベースやプレートに取り付けて使用する高精度の位置決めクランプで、Flex 受けと組み合わせて使用します。操作はクォータターンのノブで行い、ロッキングピン上のボールを拡張してワークを固定します。位置決め繰返し精度は0.003 mm、締付力は674 lbsです。本体はニトロカーバー処理を施した4140鋼、ノブとピストンは300系ステンレス、ボールは4140ステンレス製です。

メディア

• 製品動画 (MP4)
• 仕様書 (PDF)
• 使用方法 (PDF)

製品バリアント（概要）

• CP741-1660L — テーパー型 (タイプA)：D 60 mm | D1 16 mm | D2 24.5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1（非締付）56 mm | H2（締付）50 mm | H3 8 mm | 締付力 674 lbs | 繰返し精度 0.003 mm | 使用受け AMWF40-BU-T、AMWF40-BU-D
• CP741-1660S — ストレート型 (タイプB)：D 60 mm | D1 16 mm | D2 20.0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1（非締付）56 mm | H2（締付）50 mm | H3 8 mm | 締付力 674 lbs | 繰返し精度 0.003 mm | 使用受け AMWF40-BU-S

技術仕様

• モデル: CP741
• 操作: クォータターンノブ（精密）
• 位置決め繰返し精度: 0.003 mm
• 締付力: 674 lbs
• 本体材質: ニトロカーバー処理済み4140鋼
• ノブ・ピストン材質: 300系ステンレス鋼
• ボール材質: 4140ステンレス鋼
• 取付: 治具ベースおよびプレートへの取り付け用；ボールロック式受けと併用
• 対応受け: AMWF40-BU-T、AMWF40-BU-D（テーパー）；AMWF40-BU-S（ストレート）
• 提供バリアント: CP741-1660L（テーパー）および CP741-1660S（ストレート）— 上記に主要寸法を記載
