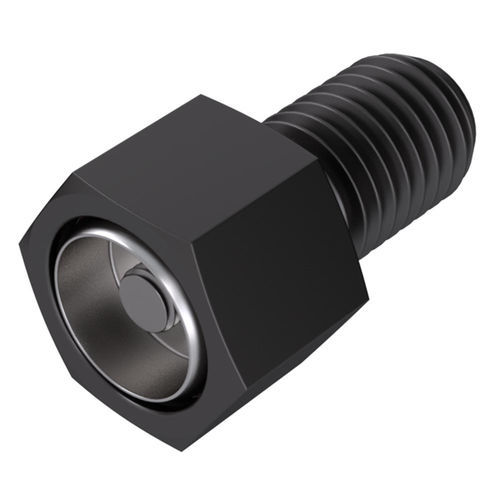

レべリングねじ BUH series

六角頭中空 6面式ステンレススチール製

概要
交換式パッドは不整地での自己整列を可能にするためにスイベルします。交換式パッドは硬化処理された（Rc 58/60）440Cステンレス製のボールカップに収まり、ロックスクリューで保持されます。パッドは摩耗時や別のタイプのパッドが必要な場合に交換できます。ハウジングは合金鋼製で、Rc 43/46 に熱処理され、黒色酸化皮膜仕上げです。以下の部品はSwivotアセンブリ本体のみで、パッドは含まれていません。パッドは適切な直径の固定グリッパーまたは休止パッドを選択して別途注文してください。

特長

• 交換式パッドにより不整地での自己整列が可能
• パッドは硬化された440Cステンレス製ボールカップに嵌合（Rc 58/60）
• ロックスクリューでパッドを確実に保持
• ハウジング：合金鋼、熱処理 Rc 43/46、黒色酸化処理
• Swivotアセンブリはパッド無しで供給；パッドは別売り

使用可能な部品オプション（表形式）
ヘッダー: ID - SKU/品番 - ネジ - 交換式パッド直径 (in) - L (in) - H (in) - H1 3/8 in. パッド時 (in) - H1 1/2 in. パッド時 (in) - SW (in) - V 度 - K (in) - ボール径 (in) - 荷重定格 (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

メディア & ドキュメント
本製品のグリッパー技術情報ドキュメントが利用可能です（技術PDF）。

技術仕様

• パッド座：硬化処理された440Cステンレス製ボールカップ、硬度 Rc 58/60
• ハウジング材質：合金鋼、熱処理 Rc 43/46
• 仕上げ：黒色酸化
• パッド保持方式：ロックスクリュー
• アセンブリ：Swivotアセンブリはパッドなしで供給；パッドは径に合わせて別途選択・注文する必要があります
• 複数のねじ規格とサイズオプションが利用可能（上記部品リスト参照）
