スチール製ボールねじ BUH series

合金製Viton®高荷重用

概要

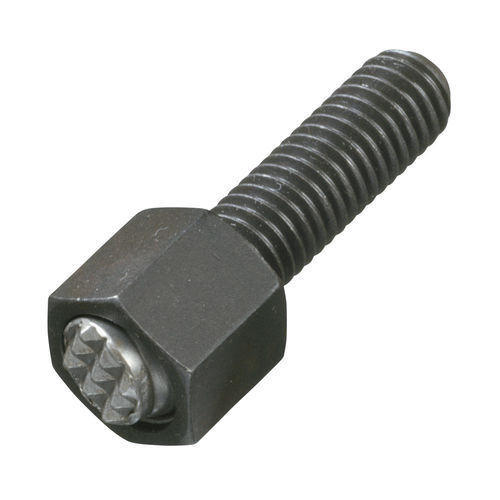

交換可能なセレーション加工のボールは不整面でのセルフアライメントを可能にするためにスイベルします。Viton製Oリングがボールを保持し、汚染物質の侵入を防ぎ、滑らかなボールの動きを提供します。ハウジングは合金鋼製で、Rc 43/46に熱処理され黒色酸化被膜仕上げです。交換可能なボールはM-2高速度工具鋼製で、Rc 60/62に熱処理されています。交換用ボールおよびOリングは別売りです。

部品表
Detail | ID | SKU | Part Number | Thread (in) | D (in) | L (in) | H ±.002 | H1 Standoff (in) | SW (in) | V Swivel Degrees | K (in) | Ball Dia (in) | Ball Only Part No. | Tooth Pattern | Load Rating (Lbs)
| 101580 | BUH-0124-S | BUH-0124-S | #10-24 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101637 | BUH-0124X1-S | BUH-0124X1-S | #10-24 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101686 | BUH-0132-S | BUH-0132-S | #10-32 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101750 | BUH-0132X1-S | BUH-0132X1-S | #10-32 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101843 | BUH-0230-S | BUH-0230-S | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101859 | BUH-0230-SF | BUH-0230-SF | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446
| 101880 | BUH-0230-SF-T | BUH-0230-SF-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF-T | SF | 3,446
| 101853 | BUH-0230-S-T | BUH-0230-S-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S-T | EF | 3,446
| 101981 | BUH-0231-S | BUH-0231-S | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101987 | BUH-0231-SF | BUH-0231-SF | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446

部品オプション

• ねじ切り（Thread）:
  • #10-24
  • #10-32
  • 3/8-24
  • 1/4-20
  • 1/4-28
  • 5/16-18
  • 5/16-24
  • 3/8-16
  • 1/2-20
  • 1/2-13
  • 5/8-18
  • 5/8-11
• ねじ長さ（in）:
  • 1/2
  • 1-1/2
  • 1
  • 2
• スタンドオフ高さ（in）:
  • 1/16
  • 1/8
  • 1/4
• 歯形パターン:
  • SF
  • EF
  • Fine

技術仕様

• シリーズ: BUH (Hex Head Swivots® Gripper Assembly)
• 表示モデル: BUH-S (セレーション加工工具鋼ボール)
• ハウジング材質: 合金鋼、Rc 43/46に熱処理、黒色酸化仕上げ
• ボール材質: M-2 高速度工具鋼、Rc 60/62に熱処理
• Oリング: Viton（ボールを保持し、汚染物質を防ぎ、滑らかな動きを提供）
• ボールは交換可能；交換用ボールおよびOリングは別売り
• 利用可能な歯形パターン: SF、EF、Fine
• ボール直径およびボール単体の部品番号は部品表を参照（例: BUB-187-S、BUB-500-S、BUB-500-SF 等）
• 許容荷重はサイズ/構成により異なる（表中の例: 1,176 lbs〜3,446 lbs）
• 部品表に従い複数のねじサイズ、ねじ長さ、スタンドオフ高さが利用可能
