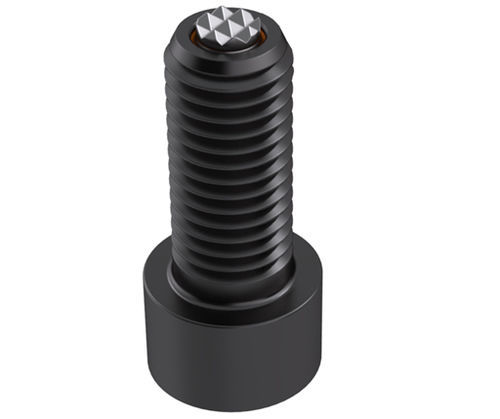

スラストねじ TSH series

ステンレススチール製合金製方向付け可能ボール

製品概要 これらのスラストスクリューアセンブリは、接触面にねじりやラジアル荷重を伝達することなく直線方向の静的推力を発生させることができます。フリーフローティングボール設計により、ボールが接触面に静止している間もスラストスクリューは回転を続けるため、不規則な形状や輪郭のある部品に最適です。ハウジングは合金鋼製で、Rc 43/46に熱処理され黒染め仕上げです。交換可能なボールはViton O-ringで保持され、汚染物質の侵入を防ぎつつスイベルを可能にします。研磨面は300系ステンレス鋼パッドに永久に融合されており、表面の粗さは100番相当です。個々のダイヤモンド粒子が保持圧を非常に小さく均等に分散した領域に伝達し、優れた保持力を最小限の表面マーキングで実現します。ダイヤモンド表面は非常に高い耐摩耗性を提供します。交換用ボールとOリングは別売りです。

特長

• トルクやラジアル荷重を伝達せずに静的推力を実現するフリーフローティングボール設計
• ハウジング：合金鋼、Rc 43/46に熱処理
• 仕上げ：黒染め
• 交換可能なボールはViton O-ringで保持され、汚染を防ぎスイベルを可能にする
• 研磨ダイヤモンド表面は300系ステンレスパッドに永久に融合
• 100番相当の表面粗さで、優れた保持力と最小限のマーキングを実現
• ダイヤモンド研磨粒子により優れた耐摩耗性
• 交換用ボールおよびOリングは別売

部品オプション（選択フィールド） Thread | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Ball Dia | Ball Only Part No. | Load Rating (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

特性 / 仕様

• シリーズ / 型番: TSH-FC-DS（研磨ダイヤモンドコーン、ヘッド型）
• ハウジング材質: 合金鋼、Rc 43/46に熱処理
• パッド材質: 300系ステンレスに永久に融合されたダイヤモンド研磨材
• 研磨の粗さ: 100番相当
• ボール保持: Viton O-ring（汚染を防ぎスイベルを許可）
• ボール: 交換可能（交換用ボールおよびOリング入手可能）
• 仕上げ: ハウジングは黒染め
• 用途: 滑らか、滑りやすい、不規則または輪郭のある部品の保持を最小のクランプ圧で実現
• 耐荷重: 表の例を参照（例: 1,763 lbsおよび4,527 lbsはサイズにより異なる）
