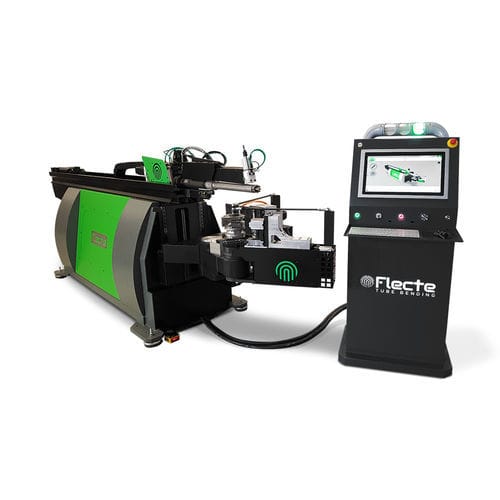

電動式折り曲げ機 VEX 259管CNC9 軸
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動式
- 製品用途
- 管
- 制御
- CNC
- 軸数
- 9 軸
- その他の特徴
- マンドレル
- 管径
最大: 200 in
最少: 0 in
- 曲げ半径
3.5 in, 5.9 in
- 曲げ長さ
48 in
- 曲げ角度
300 °
- 曲げ力
10 kN
- 精度
0.05 °
- 全長
150 in
- 全幅
37 in
- 全高
59 in
- 重量
3,748 lb
(1,700 kg)- 電圧
400 V
- 出力
12 kW
(16.3 hp)
詳細
マンドレル曲げとロール曲げによる様々なチューブプロファイルに対応。
技術データ
P1センター - 1インチ (P1)
クランプ通路 - 1.1インチ
軸速度
チューブ移動 - 49.2インチ/秒
チューブ回転 - 700 °/秒
チューブオフセット
23.6インチ/秒
チューブスタック
11.8インチ/秒
チューブ閉鎖-7.5インチ/秒
フォローブロック 19.7インチ/秒
マンドレル 8.3インチ/秒
精度
チューブ移動 - 0.0020インチ
チューブ回転 - 0.05
チューブオフセット
0.0020インチ
チューブスタック
0.0020インチ
チューブ閉鎖
0.0020インチ
フォローブロック
0.0020インチ
マンドレル
0.0020インチ
曲げ能力
マンドレル付き最大鉄管 - 1x0.08 インチ
最大鉄管ロール曲げ
0.79x0.08インチ
マンドレル付き最大アルミニウム合金管 - 1.18x0.08インチ
最大アルミニウム合金管ロール曲げ
1x0.08インチ
---
