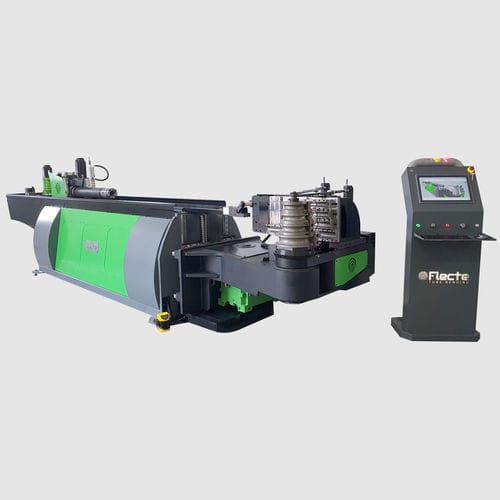

全電動式折り曲げ機 VEX 659管CNC9 軸
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 全電動式
- 製品用途
- 管
- 制御
- CNC
- 軸数
- 9 軸
- 曲げ半径
7.9 in, 13.4 in
- 曲げ長さ
51 in
- 曲げ角度
95 °
- 精度
0.05 °
- 全長
284 in
- 全幅
55 in
- 全高
75 in
- 重量
13,228 lb
(6,000 kg)- 電圧
400 V
- 出力
30 kW
(40.8 hp)
詳細
フル電動式管曲げ - 多重スタック - マンドレルおよびロール曲げによる様々な管プロファイルに対応。
技術データ
P1センター - 2.75インチ（P1）
クランプ通路 - 3.7インチ
軸速度
チューブ移動 - 36.6インチ/秒
チューブ回転 - 350°/秒
チューブオフセット
19.68インチ/秒
チューブスタック
3.93インチ/秒
チューブクローズ 3.93インチ/秒
フォローブロック-21.65インチ/秒
マンドレル-13.77インチ/秒
精度
チューブ移動 - 0.0020インチ
チューブ回転 - 0.05
チューブオフセット
0.0020インチ
チューブスタック
0.0020インチ
チューブクローズ - 0.0020インチ
フォローブロック - 0.0020インチ
マンドレル - 0.0020インチ
曲げ能力
マンドレル付き最大鉄パイプ - 2.56x0.16インチ
最大鉄管ロール曲げ
2.36x0.12インチ
マンドレル付き最大アルミニウム合金管 - 3.15x0.12インチ
最大アルミニウム合金管ロール曲げ
2.56x0.12インチ
---
