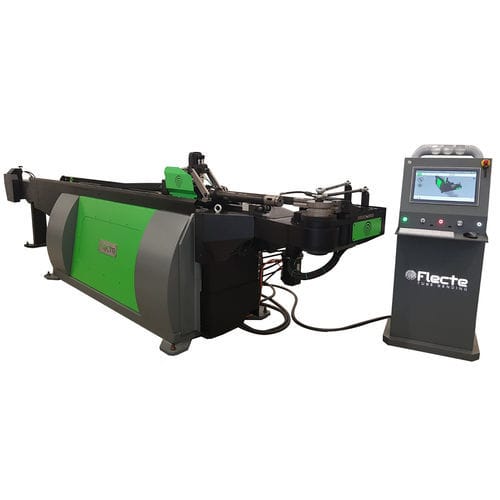

ハイブリッド型折り曲げ機 VEX 453管形材3軸
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- ハイブリッド型
- 製品用途
- 管, 形材
- 軸数
- 3軸
- その他の特徴
- マンドレル, ロール成形
- 曲げ半径
10.4 in
- 曲げ長さ
49 in
- 曲げ角度
200 °
- 精度
0.05 °
- 全長
215 in
- 全幅
47 in
- 全高
67 in
- 重量
5,181 lb
(2,350 kg)- 電圧
400 V
- 出力
15 kW
(20.4 hp)
詳細
ハイブリッド管曲げ - シングルスタック - マンドレルまたはロール曲げによるさまざまな管プロファイルに対応。
技術データ
クランプ上の有効長 - 118.1 インチ (C)
マンドレル上の有効長 - 181.1インチ（M）
P1センター - 1.6インチ（P1）
クランプ通路 - 1.8インチ
軸速度
チューブ移動 - 36.4インチ/秒
チューブ回転 - 375 °/秒
精度
チューブ移動 - 0.0020インチ
チューブ回転 - 0.05
曲げ能力
マンドレル付き最大鉄パイプ - 1.77x0.12インチ
最大鉄管ロール曲げ
1.57x0.12インチ
マンドレル付き最大アルミニウム合金管 - 2.36x0.09インチ
最大アルミニウム合金管ロール曲げ
2x0.08インチ
---
