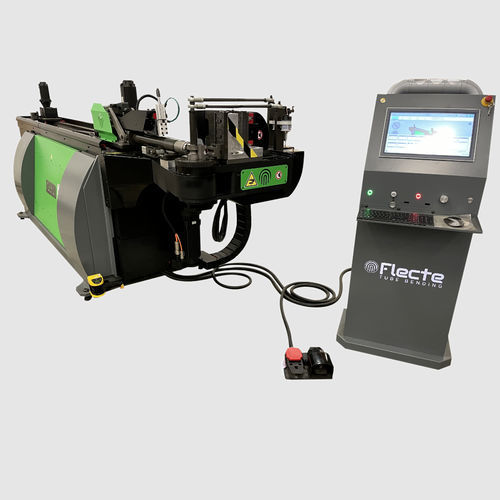

全電動式折り曲げ機 VEX 459管形材CNC
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 全電動式
- 製品用途
- 管, 形材
- 制御
- CNC
- 軸数
- 9 軸
- その他の特徴
- マンドレル
- 曲げ半径
4.9 in, 10.4 in
- 曲げ長さ
49 in
- 曲げ角度
200 °
- 精度
0.05 °
- 全長
215 in
- 全幅
47 in
- 全高
67 in
- 重量
5,512 lb
(2,500 kg)- 電圧
400 V
- 出力
20 kW
(27.2 hp)
詳細
フル電動式管曲げ - 複数スタック - マンドレルおよびロール曲げによるさまざまな管プロファイルに対応。
技術データ
P1センター - 1.6インチ（P1）
クランプ通路 - 1.8インチ
軸速度
チューブ移動 - 39.4インチ/秒
チューブ回転 - 375°/秒
チューブオフセット
11.8インチ/秒
チューブスタック
3.9インチ/秒
チューブクローズ 3.9インチ/秒
フォローブロック-19.7インチ/秒
マンドレル - 11インチ/秒
精度
チューブ移動 - 0.0020インチ
チューブ回転 - 0.05
チューブオフセット
0.0020インチ
チューブスタック
0.0020インチ
チューブクローズ - 0.0020インチ
フォローブロック - 0.0020インチ
マンドレル - 0.0020インチ
曲げ能力
マンドレル付き最大鉄パイプ - 1.77x0.12インチ
最大鉄管ロール曲げ
1.57x0.12インチ
マンドレル付き最大アルミニウム合金管 - 2.36x0.09インチ
最大アルミニウム合金管ロール曲げ
1.97x0.08インチ
---
