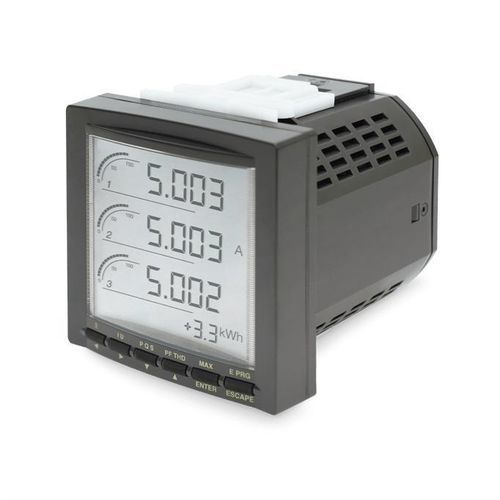

単相電力量計 53U

三相パネル取り付けRS-485

概要
53Uは単相または三相の通信型電力量計で、アナログ出力とRS485（MODBUS）によるデジタル通信を備えています。低圧および中圧の電力網でのエネルギー測定・監視用に設計され、測定データをエネルギー管理／監視システムへ送信できます。

適用分野
単相および三相のBT/MTネットワークにおける測定およびエネルギー管理用途に適し、RS485経由でSCADAやエネルギー管理システムへデータを送信します。

利点

• 通信機能：RS485（MODBUS）とアナログ/パルス出力を装備
• 柔軟性：単相および三相の配線構成に対応
• 導入性：96×96 mm（1/4 DIN）パネル埋め込みで容易に組込み可能
• 視認性：バックライト付き大型LCDで現地確認が容易

機能
設定可能な出力を持つ通信型エネルギーメーターで、電圧・電流・有効/無効/皮相電力・力率・位相角・エネルギーの双方向計測などマルチ変数計測を行います。デマンドレンジや高調波はオプション対応。

構造 / 機械および保護
96 mm 正方パネル（1/4 DIN）埋込取り付け
前面保護等級：IP50
端子/本体保護等級：IP30
筐体材質：難燃性樹脂（グレー）

接続
電圧入力：端子ブロック（適用電線径 0.5 - 3.5 mm²）
電流入力：ねじ式端子（適用電線径 0.5 - 3.5 mm²）
出力／電源：端子ブロック（適用電線径 0.5 - 2.5 mm²）

構成
単相（2線/3線）／三相（3線/4線）バランス/アンバランス負荷に対応

絶縁
電圧入力、電流入力、接点入力、ネットワークインターフェース／コンフィギュレータソケット、アナログ出力、接点出力、電源間の絶縁（インターフェースコードにより詳細変動）。

測定項目
電圧：1-N, 2-N, 3-N, 1-2, 2-3, 3-1
電流：1, 2, 3, N
平均電流：1, 2, 3
電力（有効/無効/皮相）：1, 2, 3, Σ
力率：1, 2, 3, Σ
位相角：1-2, 2-3, 3-1
エネルギー（入出力有効）：Σ；無効エネルギー（誘導/容量）：Σ

表示
バックライト付きLCD（LED OFFタイマー機能あり）

ドキュメントとソフトウェア
設置マニュアル、データシート、設定・監視用ソフトウェアが提供されています。詳細な電気仕様および構成パラメータは各ドキュメントを参照してください。

技術仕様

• 型式 / 参照：53U（ページ参照：53U-1211-AD4）
• パネルカット寸法：96×96 mm（1/4 DIN）埋込み
• 保護等級：前面 IP50；端子／筐体 IP30
• 筐体：難燃性樹脂（グレー）
• 接続：端子ブロックおよびねじ端子（許容電線径は仕様参照）
• 通信：RS485（MODBUS）；アナログ／パルス出力対応
• 測定項目：電圧、電流、電力、力率、位相角、エネルギー等（デマンド／高調波はオプション）
• 表示：バックライトLCD（LED OFFタイマーオプション）
• 構成：単相 2/3線；三相 3/4線（バランス/アンバランス）
