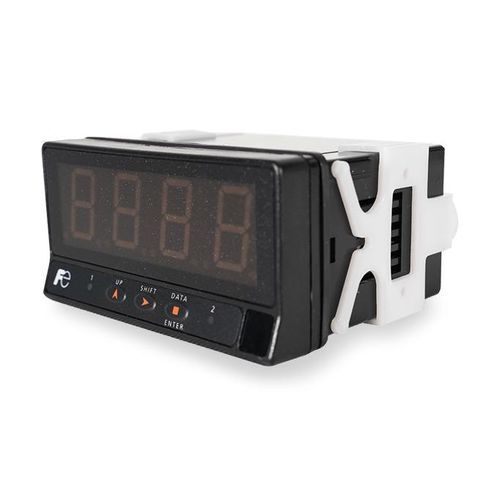

LEDディスプレイ FD3100

モノクロデジタル4桁

概要
FD3100は、プロセス測定と表示向けの大画面産業用4桁デジタル表示器です。工業環境での数値表示に適しており、幅広い入力タイプに対応します。

利点

• 視認性の高い10,000ポイント赤色LED表示
• 文字高20 mmの4桁表示で読み取りが容易
• コンパクトな1/8 DINサイズ（96 × 48 × 60 mm）
• 電源オプション：115/230 Vac、12 Vdc、24 Vdc

特長
FD3100は、プロセス用のユニバーサル入力（電圧、電流、熱電対、RTD、可変抵抗、抵抗）および専用入力（直流電圧/電流、周波数計/磁気センサ/エンコーダ）を受け入れます。完全にプログラム可能で、入力種別と表示スケールはユーザーが設定可能です。センサ用の24 V DC外部電源を供給可能です。オプションで、最大2つのアラームしきい値を追加し、2つのリレー出力への外部フィードバックと前面LED表示を利用できます。すべての機能は前面パネルから設定可能です。

技術概要（主要データ）
精度 — 温度係数：100 ppm/°C
ウォームアップ時間：5 分
電源 — AC：115 V/230 V 50/60 Hz (±10%)
電源 — DC：12 V (10.5–16 V) DC；24 V (21–32 V) DC
消費電力：3–3.5 W
A/D変換 — Sigma-Delta、分解能 ±15 bit、変換速度 25/s
表示解像度：-1999 ～ 9999、20 mm 赤色LED
動作温度：-10 °C ～ +60 °C
保存温度：-25 °C ～ +80 °C
相対湿度（結露しないこと）：+40 °Cで<95%未満
最大使用高度：2000 m
外形寸法：1/8 DIN 96 × 48 × 60 mm
重量：250 g
筐体：UL 94 V-0 ポリカーボネート

技術仕様

• 表示：4桁、文字高20 mm、赤色LED
• 入力（設定可能）：電圧、電流、熱電対、RTD、可変抵抗、抵抗のユニバーサル入力；直流電圧/電流；周波数計/磁気センサ/エンコーダ
• オプションアラーム：8 A リレー出力 ×2（上限/下限）
• 電源オプション：115/230 Vac (±10%) または 12 Vdc (10.5–16 V) または 24 Vdc (21–32 V)
• センサ給電：外部 24 V DC
• A/Dコンバータ：Sigma-Delta ±15 bit、25 変換/s
• 消費電力：3–3.5 W
• 使用条件：-10 °C ～ +60 °C；保存 -25 °C ～ +80 °C；湿度<95%（結露しないこと）；高度 ≤ 2000 m
• 機械仕様：96 × 48 × 60 mm（1/8 DIN）；重量 約250 g；筐体 ポリカーボネート UL 94 V-0
