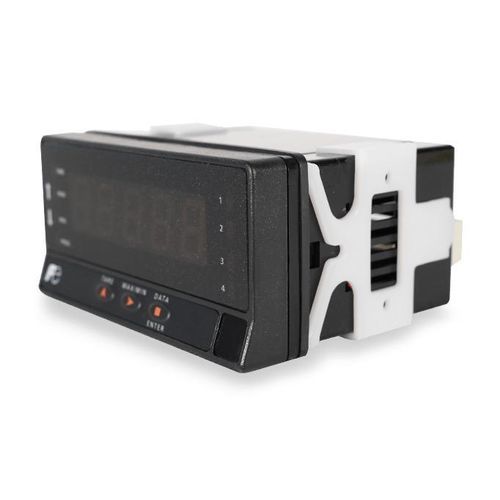

LEDディスプレイ FD6000

カラーデジタル5桁

概要
産業用5桁プログラム可能多機能デジタル表示器FD6000シリーズは、プロセス変数を表示するトリカラーLED表示を備えたインジケータです。前面パネルまたは無料のPCソフトによる操作、10セグメント線形化、前面/リモートタレ機能に対応します。LED色（GREEN、AMBER、RED）はプログラム可能で、パラメータやアラーム閾値に割り当て可能です。

用途
プロセス監視・制御、機械パネル、計量、液位・温度表示、試験台、製造・ユーティリティ現場での信号可視化など。

利点

• 5桁表示（5 × 14 mm）でトリカラ表示がプログラム可能
• 1/8 DIN（96 × 48 × 60 mm）のコンパクトパネル取付け形式
• 産業用途に適した電源・入力オプションの多様性

機能
汎用アナログ入力（電圧、電流、熱電対、RTD、ポテンショメータ）、カウンタ／周波数／エンコーダ入力、前面/リモートタレ、10セグメント線形化、オプションのアラームリレー、電流再送出およびRS485（MODBUS）通信。

設定オプション（利用可能なバリエーション）

• 入力タイプ：汎用アナログまたはカウンタ/周波数/磁気/エンコーダ等の専用入力
• 電源：85–265 Vac / 100–300 Vdc（ユニバーサル）または10.5–70 Vdc / 22–53 Vac（低電圧）
• アラーム出力：なし、または2系統リレー出力 8 A（上限・下限）
• 再送出出力：なし、または電流再送出 4–20 mA
• 通信：なし、またはRS485 MODBUS

仕様／技術データ

• 表示範囲：-19999 〜 19999（5桁）
• A/D変換：Sigma‑Delta、分解能 ±15 bit、変換速度 20/s
• 精度：温度係数 100 ppm/°C、ウォームアップ時間 5／10／15 分（機種依存）
• 消費電力：典型 5 W（オプション無し）、最大 8 W
• 動作温度：-10 °C〜+60 °C、保存温度：-25 °C〜+80 °C
• 湿度：40 °Cにおいて非結露で <95%、最大高度 2000 m
• 機構：96 × 48 × 60 mm（1/8 DIN）、質量 160 g、筐体材質 UL 94 V‑0 ポリカーボネート
