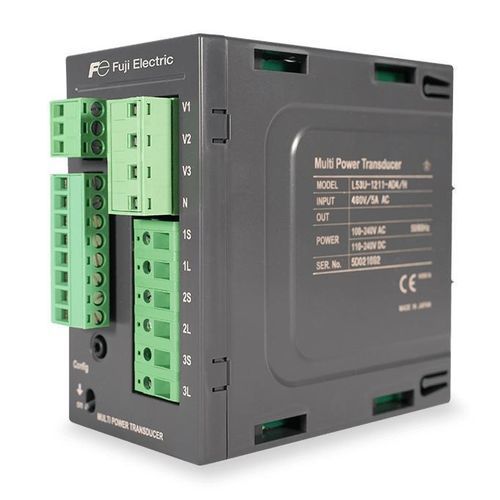

単相電力量計 L53U

三相DINレールデジタル

適用範囲
低圧および中圧の単相・三相ネットワーク向けの計測・エネルギー管理用途に適した電力量測定装置で、RS485デジタル出力により監視システムやエネルギー管理システムへデータを送信します。

利点

• インテリジェント：監視・運用ソフトウェア、リモート表示対応
• 通信機能：RS485（MODBUS）通信、またはアナログ／パルス出力
• 素早く簡単に配線可能
• 大きなバックライト表示で測定値の視認性が高い
• 測定値および積算値を直接読み取り可能

一般情報
カタログ番号：L53U-1211-AD4
参考価格（構成により異なる）：442 €

接続
電圧入力：端子ブロックコネクタ（適用導体寸法：≤ 2.5 dia、0.5 - 3.5 mm²、被覆剥き長さ 7 - 8 mm）
電流入力：スクリュ端子（適用導体寸法 ≤ 2.4 dia、0.5 - 3.5 mm²、被覆剥き長さ 13 - 15 mm）
ディスクリート入力、ディスクリート出力、アナログ出力、Modbus®、補助電源：端子ブロックコネクタ（適用導体寸法：≤ 2.4 dia、0.5 - 2.5 mm²、被覆剥き長さ 7 - 8 mm）

構成
単相（2線／3線）、三相（3線／4線）、平衡・不平衡負荷に対応

筐体材料
難燃性樹脂（グレー）

絶縁
電圧入力、電流入力、ディスクリートI/O、Modbus®/コンフィギュレータソケット、アナログ出力、補助電源に対する絶縁

計測変数
電圧：1 - N、2 - N、3 - N、1 - 2、2 - 3、3 - 1
電流：1、2、3、N
有効／無効／皮相電力：1、2、3、Σ
力率：1、2、3、Σ
電圧位相角：1 - 2、2 - 3、3 - 1
有効エネルギー：入／出／高料金（ピーク）／低料金（オフピーク）
無効エネルギー：入／出／遅延／先行／高料金／低料金
高調波成分：Σ、2次〜31次
計数時間：高料金／低料金
要求履歴：1～4

その他の機能
監視／エネルギー管理システムへのデータ伝送用RS485出力（MODBUS）；構成可能なアナログおよびパルス出力；大きなバックライト表示；監視・設定ソフトおよびリモート表示との互換性。

仕様 / 技術仕様

• モデル：L53U
• カタログ番号：L53U-1211-AD4
• 接続種別：端子ブロック（電圧、ディスクリートI/O、アナログ）、スクリュ端子（電流）
• 適用導体寸法：電圧・電流端子とも最大3.5 mm²（被覆剥き長さ参照）
• 対応構成：単相2/3線、三相3/4線（平衡／不平衡）
• 筐体材料：難燃性樹脂（グレー）
• 絶縁：電圧、電流、ディスクリートI/O、Modbus/コンフィギュレータ、アナログ出力、補助電源
• 計測項目：電圧、電流、実効／無効／皮相電力、力率、位相角、エネルギー、ハーモニクス解析（2–31）、計数時間、要求履歴
• 通信：RS485（MODBUS）
• 出力：構成可能なアナログおよびパルス出力
• 表示：大きなバックライト表示
