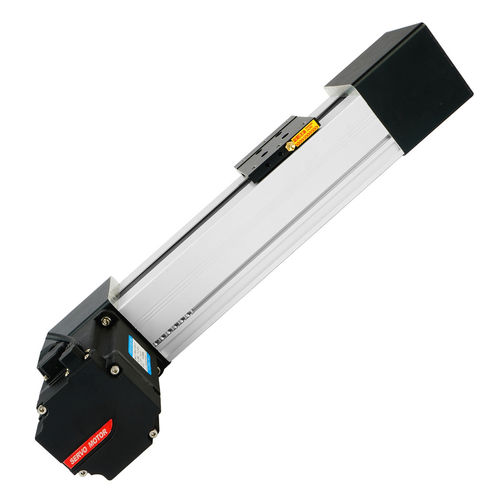

ベルト駆動リニアモジュール FBL80

ガイド付き溶接用途

概要
FBL80シリーズのベルト駆動リニアアクチュエータは、80mmの完全密封リニアガイドと長行程・高速度のベルト伝動を組み合わせ、ステッピングモーターを内蔵またはオプションで選択可能です。粉塵環境や過酷な産業環境での精密な直線位置決めと長寿命運用向けに設計されています。

主な特長

• 本体幅80mmのFBL80完全密封リニアガイドにより、粉塵の侵入を防ぎ、汚染環境下での信頼性の高い動作を実現します。
• 圧縮が少ない大行程に対応し、硬質物との衝突に対して変形しにくい構造です。
• 油類や高温に対する耐性が高く、過酷な条件下での保守間隔延長に寄与します。
• 同期プーリ（外周長165mm）を用いたベルト伝動により、高速（最大1500mm/s）で滑らかな加速を実現します。
• 位置決め用に内蔵ステッピングモータまたはモータレス仕様を選択可能。繰り返し位置決め精度は0.05mmです。

応用分野

• 自動供給・噴霧システム
• 溶接、包装、搬送装置
• 印刷機・レーザ搬送システム
• 太陽光パネルのバックシート切断・トリミング機
• 搬送ロボットや補助自動化モジュール
• タイムラプス撮影装置や研究用試験装置
• 各種産業用自動化生産ライン

技術仕様

• シリーズ: FBL80
• ストローク範囲: 100 mm – 3900 mm
• 位置決め精度（繰り返し精度）: 0.05 mm
• 最高速度: 1500 mm/s
• 最大荷重: 50 kg
• 同期プーリ外周長: 165 mm

オプションと統合

• モータオプション: 内蔵ステッピングモータまたは外部駆動用のモータレス仕様
• 自動化フレームへの直接組み込みが可能な標準マウントインターフェース
• 一般的なステッピングコントローラやエンコーダフィードバックシステムに対応（要問合せ）
• カスタムストローク、リミットセンサ、取付ブラケットの提供可能
