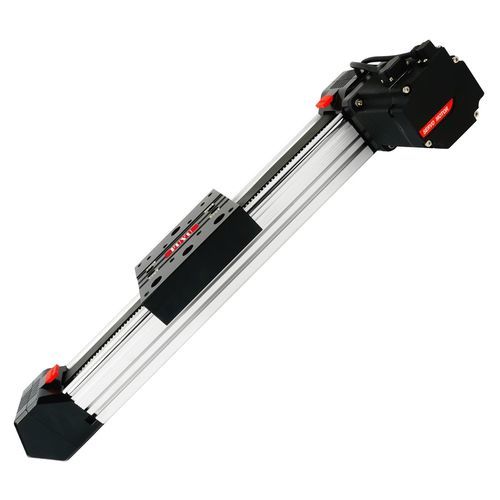

ベルト駆動リニアモジュール FPB80ガイド付き単軸モジュール式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ベルト駆動
- その他の特徴
- ガイド付き
- 軸の数
- 単軸
- その他の特徴
- モジュール式
- ストローク
最大: 3,900 mm
(153.543 in)最少: 100 mm
(3.937 in)- 線速度
最大: 90,000 mm/min
(59.1 in/s)最少: 60,000 mm/min
(39.4 in/s)
詳細
高性能ベルト駆動リニアアクチュエータ FPB80（700Wサーボモーター搭載）。長行程・高速・高荷重の位置決めを想定した産業用途およびカーテシアンロボット向けの製品です。
用途と構成
主な性能
仕様および認証
用途と構成
- 駆動方式：700Wサーボモーター＋ベルト駆動リニアガイド（オプションでボールねじモジュール対応）。
- 代表的な用途：カーテシアンロボット、位置決めステージ、組立ライン、画像検査装置、各種試験装置。
- 提供モジュール：ボールねじモジュール、ベルト駆動リニアガイド、ポジショニングステージ、モーションコントローラ、ドライバ、電源。
- 商用情報：即納バリエーションあり。数量割引は10台から。OEM・カスタム設計、プログラミング、統合サポートを提供。
主な性能
- ストローク範囲：100 mm～3900 mm。
- 位置決め精度：0.05 mm。
- 最大速度：最大1500 mm/s（運用上の参考値として1000 mm/sを想定、構成により異なる）。
- 最大荷重：40 kg。
- スライダ高さ：41 mm（設置スペースを最小化）。
- 動作音：低周波ノイズ ≤65 dB。
- 寿命：最大で約6000 km / >860,000往復（使用条件に依存）。
仕様および認証
- シリーズ：FPB80。
- ストローク範囲：100–3900 mm。
- 精度：0.05 mm。
- 最大速度：1500 mm/s（運用参照値 1000 mm/s）。
- 最大荷重：40 kg。
- スライダ高さ：41 mm。
- 動作音：≤65 dB。
- 寿命：最大6000 km / >860,000サイクル（メーカー公表値）。
- 認証：CE、FCC、RoHS、ISO9001。
- オプション：モーションコントローラ、ドライバ、電源、OEMカスタマイズ。
