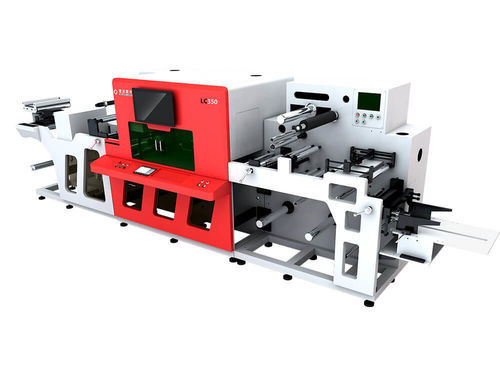

レーザー切断システム LC350

ダイラベル用ローラーシート

製品概要

最大ウェブ幅：350mm / 13.7インチ

最大ウェブ直径：750mm / 23.6インチ

最大ウェブ速度：120m/分

レーザー出力：150W / 300W / 600W

。 主な特長

ラベル用デジタルレーザー仕上げシステム

ロールtoロール、ロールtoシート、またはロールtoパーツアプリケーション用の産業用レーザーダイカットおよびコンバーティングソリューション

デュアルステーションレーザー、巻き戻し、レーザーカット、デュアル巻き取り、廃マトリックス除去

ニス加工などのアドオンモジュールに対応、 テクニカルハイライト

強力な耐荷重性を備えたボックス型フレーム構造、繰り返し行われる応力除去アニーリング、高精度CNC工作機械加工による走行精度と長期安定性

最高の切断効果を実現するため、材料に応じてレーザー光源を設定可能、レーザー切断精度±0.1mm

ジョブの切り替え時にウェブ速度を自動的に変化させ、生産性を最大化する自社開発ソフトウェア

ジョブの切り替え用にCCDカメラとバーコード（QRコード）リーダーを装備

トップブランドの主要コンポーネント：Luxinarレーザー光源、ScanLabおよびFeeltekガルボヘッド、II-VI光学レンズ、安川サーボモーターおよびドライブ、シーメンスPLC張力制御

カスタマイズ可能な作業範囲：230mm、350mm、700mm、または1000mm

深いカスタマイズのための自社開発制御システム

クイック仕様変換オプションの

• ロールからロールへの切断
• ロールからシートへの切断
• ロールからステッカーへの切断
• バーコードおよびQRコードの読み取り - オンザフライでのジョブ変更
• ウェブガイド
• セミロータリー型抜き
• フレキソ印刷およびニス加工
• ラミネーション
• コールドフォイル
• ホットスタンプ
• セルフワインドラミネーション
• ライナー付きラミネーション
• デュアル巻取り
• ライナー付きラミネーション
• 二重巻取り
• スリット-ブレードスリットまたはカミソリスリット
• シーティング
• コロナ処理
• 廃棄物マトリックス除去
• ラベルシフターおよびバックスコアラー付き廃棄物マトリックス巻取り機
• 廃棄物コレクターまたはスルーカット用コンベヤー
• ラベル欠落検査および検出

ラベル用レーザーダイカッターの利点

迅速なターンアラウンド：金型は必要なく、レーザーでいつでもデザインをカット

高速カッティング：最大2000mm/秒、ウェブ速度は最大120m/分

自動化と簡単操作：CAM/CADコンピュータ制御、インスタント形状変更

柔軟性と汎用性：フルカット、キスカット、ミシン目加工、彫刻、マーキング、スリット、ラミネート、UVニス加工など

印刷ラベルロール、無地ラベルロール、反射素材、粘着ラベル、両面＆片面テープ、特殊素材ラベル、工業用テープなどをカットできます

。 素材と用途

一般的な素材：紙、プラスチックフィルム、光沢紙、マット紙、合成紙、厚紙、ポリエステル、ポリプロピレン（PP）、PU、PET、BOPP、プラスチック、フィルム、マイクロフィニッシングフィルム、熱転写ビニール、反射フィルム、ラッピングフィルム、両面テープ、3M VHBテープ、リフレックステープ、布、マイラー型紙など

一般的な用途：

一般的な用途：ラベル、印刷、包装、粘着ラベルおよびテープ、反射テープ/レトロ反射フィルム、工業用テープ/3Mテープ、デカール/ステッカー、研磨剤、ガスケット、自動車、電子機器、ステンシル、ツイル、ワッペン、アパレル用装飾

粘着ステッカーおよびラベルの切断におけるレーザー独自の利点

安定性と信頼性：密閉されたCO2 RFレーザー光源、安定した切断品質、低メンテナンス

高速：高速ビーム移動のためのガルバノシステム

高精度：

ラベル位置決めシステムは、ウェブ位置を制御し、20ミクロン以内の切断精度

非常に多用途：単一の高速プロセスで多種多様なラベルを作成することができます

幅広い素材に適しています：光沢紙、マット紙、厚紙、ポリエステル、ポリプロピレン、ポリイミド、合成高分子フィルムなど

さまざまな種類の作業に適しています：

あらゆる形、切断および接吻の切断、穿孔、マイクロ穿孔、彫版

切断の設計の限定無し型抜きして下さい：任意の形状やサイズ

最小限の材料の無駄：非接触ヒートプロセス、スリムなレーザービーム

生産とメンテナンスコストを節約します：金型/ナイフが不要で、機械寿命が長い

技術仕様（表） モデル番号 LC350 最大切断幅 350mm/13.7インチ 最大送り幅 370mm / 14.5インチ 最大ウェブ径 750mm / 29.5インチ 最大ウェブ速度 120m/分（レーザー出力、素材、カットパターンによる） 精度 ±0.1mm レーザータイプ CO2 RFレーザー レーザービーム位置決め ガルバノメーター レーザー出力 150W / 300W / 600W レーザー出力範囲 5%-100% 電源 380V 50Hz/60Hz、三相 外形寸法 L3700 x W2000 x H1820 (mm) 重量 3500KG 特性/技術仕様

モデルLC350

最大。ウェブ幅：350mm / 13.7"

最大。給紙幅：ウェブ直径：750mm / 29.5"

最大。ウェブ速度：120m/分

精度：±0.1mm

レーザータイプ：

レーザー出力：150W/300W/600W

レーザービーム位置決め：ガルバノメーター

レーザー出力範囲：5％-100％

電源：380V 50Hz/60Hz、三相

寸法：L3700×W2000×H1820（mm）

重量：3500KG
