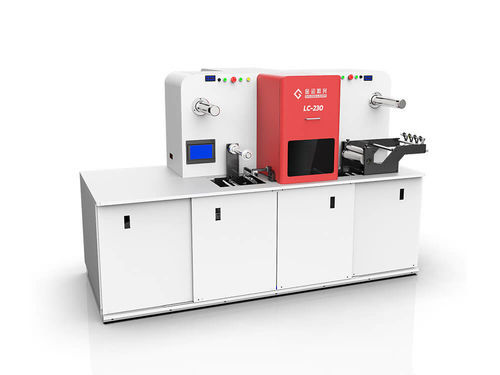

レーザー切断機 LC230

ダイラベル用ラベル

製品紹介 LC230ラベルレーザーダイカッターは、デジタル小ロット仕上げのための優れた選択肢であり、パターン切り替え時間ゼロと金型費用ゼロを提供します。この技術は、デジタル印刷機の完璧なパートナーです。

• 最大ウェブ幅：230mm / 9"
• 最大ウェブ直径：400mm / 15.7"
• 最大ウェブ速度：60m/分
• レーザー出力：100W / 150W / 300W

。 ラベル加工用レーザー仕上げソリューションレーザーダイカッターの利点

迅速なターンオーバー：従来の金型製作、メンテナンス、保管が不要になります。

複数のプロセス：さまざまな種類の作業に適しています：

デジタルワークフロー：ダウンタイムやセットアップは必要ありません。

精密切断：

ビジョンシステム - カット・トゥ・プリント：ビジョンカメラシステムまたはセンサーは、印刷された材料または事前に型抜きされた形状を登録するために使用でき、0.1mmの位置合わせで精密な切断を可能にします：

PCワークステーション：レーザーステーションのすべてのパラメータを管理し、最大の歩留まりのためにレイアウトを最適化します。

モジュール設計：優れた柔軟性：

無制限のカッティングパス：カッティングビームはどの方向にも動かすことができ、スムーズにカットできます。

丸みを帯びた角や、四角い角、またはギザギザのエッジを簡単に作成できます。 モジュラー・ステーションは無限の多様性を提供します。

• スリット（カミソリ、
• UVニス加工
• ラミネート加工
• ライナーのバックスコア（スリット）
• 自動ウェブガイド
• ライナー交換アセンブリ（上部または下部）
• バーコード読み取り
• マトリックス除去
• デュアル巻取機
• スタッキングユニット
• 調節可能なコンベアテーブル付きシートユニット

ワークフロー

デザインを読み込む：.dxf、.dst、.jpg、.ai、.plt、.bmpなどをサポート

パラメータの設定：

レーザー出力、作業速度、カットするラベルの数量など

カットを開始します：コンピュータは自動的に同じ材料およびパターンのための変数を保存します

。 レーザー変換アプリケーションレーザーダイカッティングマシンに使用される一般的な材料は次のとおりです：紙、プラスチックフィルム、光沢紙、マット紙、合成紙、厚紙、ポリエステル、ポリプロピレン（PP）、PU、PET、BOPP、プラスチック、フィルム、マイクロフィニッシングフィルムなど。 レーザーダイカッティングマシンの一般的な用途は以下の通りです：

• ラベル
• 粘着ラベルおよびテープ
• 反射テープ/再帰反射フィルム
• 工業用テープ/3Mテープ
• シール/ステッカー
• 研磨剤
• ガスケット

クイック仕様主要な技術的な変数の 作業エリア 幅230mm(9インチ)、長さ∞(インチ) 速度 0～60m/分（レーザー出力とカットパターンによる） 機械寸法 2400mm (長さ) X 730mm (幅) X 1800mm (高さ) 重量 1500Kg 消費電力 2KW 電源 380V / 220V、50Hz / 60Hz、三相 最大ウェブ幅 240mm (9.4") 最大ウェブ径 400mm（15.7インチ） コア 3インチ 空気圧拡張シャフト 3インチ テンション・コントロール オプション スプライステーブル オプション ウェブガイド BST / EURDOW（オプション） レーザー光源 シールドCO2 RFレーザー レーザー出力 100W / 150W / 300W レーザー波長 10.6ミクロンまたはその他 レーザービーム位置決め ガルバノメーター レーザースポット径 210ミクロン 冷却システム 水冷 裏面スリット マトリックス巻き戻し エアー式エキスパンドシャフト 3インチ リワインダー テンションコントロール オプション エアー式エキスパンドシャフト 3インチ オプション UVニス加工ユニット ラミネートユニット スリットユニット 対応グラフィックフォーマット ai、bmp、plt、dxf、dst 加工素材 PET、紙、光沢紙、マット紙、ポリエステル、ポリプロピレン、BOPP、プラスチック、フィルム、ポリイミド、反射テープ、布、サンドペーパーなど。 <標準機能 フルカット、キスカット（ハーフカット）、ミシン目、彫刻、マーキングなど。 <オプション機能 ラミネート、UVニス、スリットなど。 特徴/技術仕様

モデル

• モデル番号：LC230
• 最大裁断幅：230mm / 9"
• 最大裁断長さ：無制限
• 最大送り幅：230mm / 9"
• 最大送り幅：240mm/9.4"
• 最大ウェブ径：400mm/15.7"
• ウェブ速度：0～60m/min（速度は素材や切断パターンによって異なります）
• 精度：±0.1mm
• レーザータイプ：±0.1mm
• RFメタルレーザー
• RFメタルレーザー
• RFメタルレーザー
• レーザー出力：100W / 150W / 300W
• 電源：380V 三相 50/60Hz
• Machine Dimension: 2400mm (L) X 730mm (W) X 1800mm (H)
• Weight: 1500Kg
• Consumption: 2KW
• Supported graphics formats：AI、BMP、PLT、DXF、DST
• 処理材料：PET、紙、光沢紙、マット紙、ポリエステル、ポリプロピレン、BOPP、プラスチック、フィルム、ポリイミド、反射テープ、布、サンドペーパーなど
