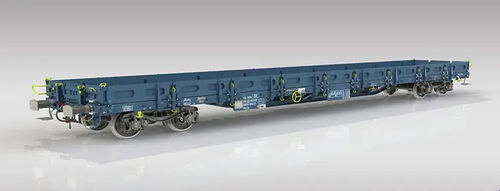

車輪付き運搬機 Rens

鉄鋼業用プラットフォームコンテナ用

特徴

• 鋼管、形鋼、板材などの長尺金属製品、一般貨物、建築資材、車輪付き車両の輸送に適しています。
• 小型の前方折りたたみ式フラップ2枚、8+8の短縮または標準の折畳式支柱（バリアント）および9+9の折畳式側面フラップを装備。
• 床は金属製が標準。木製床はバリアントで選択可能。
• 設計はTSI、EN、UIC規格に適合し、走行用にTEN GEマーキングを取得。
• 台枠はEN 12663-2に準拠し、3×20'または1×40'＋1×20'コンテナ輸送用のRglns型として使用可能な構成です。

機能

• 上方からはクレーンで、側面からは支柱と側面フラップを倒して、前方からは前方フラップを倒して段差を作ることで積載が可能です。
• 荷重の固定はUIC規則に従い、さまざまな方法で行えます。

積載パターン
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

パラメータ
軸重: 22.5 t
軌間: 1435 mm
走行限界: G1+GI1 – TSI WAG, EN 15273-2
ブレーキ方式: "S"
ブレーキ形式: GP-A (K)
最高速度（空車または≤14.5 t/軸）: 120 km/h
最高速度（≤22.5 t/軸）: 100 km/h
気候条件: T1, T3 – TSI WAG
最小曲線半径（単独解結車）: 50 m
緩衝間長さ: 19 900 mm
自重: 約24.9 t
積載量: 約65.1 t
床の積載高さ: 1198 mm
前方および側面フラップ高さ（床上）: 約554 mm
支柱高さ（床上）: 約564 mm 短縮時；約1337 mm 標準時
積載長: 18 502 mm
積載幅: 2650 mm
積載面積: 約49 m²
床材質: 金属（木製バリアントあり）
台車形式: Y25Lsd-KP1V

技術仕様

• モデル名: Rens
• 軸重: 22.5 t
• 軌間: 1435 mm
• 走行限界規格: G1+GI1 – TSI WAG, EN 15273-2
• ブレーキ方式: "S"
• ブレーキ形式: GP-A (K)
• 最高速度（空車または≤14.5 t/軸）: 120 km/h
• 最高速度（≤22.5 t/軸）: 100 km/h
• 気候条件: T1, T3 – TSI WAG
• 最小曲線半径（単独解結車）: 50 m
• 緩衝間長さ: 19 900 mm
• 自重: 約24.9 t
• 積載量: 約65.1 t
• 床の積載高さ: 1198 mm
• 前方および側面フラップ高さ: 約554 mm
• 支柱高さ: 約564 mm（短縮）、約1337 mm（標準）
• 積載長: 18 502 mm
• 積載幅: 2650 mm
• 積載面積: 約49 m²
• 床材質: 金属（木製バリアントあり）
• 台車形式: Y25Lsd-KP1V
