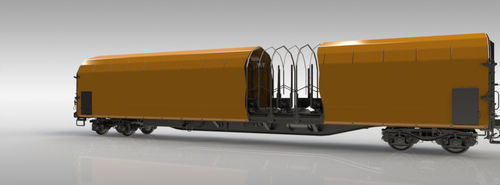

車輪付き運搬機 Rils-y 653

コイル

特長

• 悪天候から保護が必要なワイヤーコイルの輸送用に設計されたフラットワゴンです。
• コイルを支持するサドルフレームを装備しており、サドルの接触面は35mmのオーク材で覆われています。側面のサドルフレームには6対の支柱が装備されており、合計24本の支柱があります。
• 支柱の接触面はプラスチックで被覆され、コイルを保護します。
• 設計はTSI、EN、UICの要件に準拠しており、運行のためのTEN GE表示を取得しています。

能力

• ワイヤーコイルはクレーンによる上方からの二段積みが可能です（第1段：13個、第2段：12個）。
• 第1段はサドルフレームに配置し、第2段はその上に積載します。
• コイルは側方において50mmピッチで調整可能な支柱により固定されます。

積載図
積載図は製品ページに掲載されており、コイルの配置およびサドルの配置を示しています。

仕様

• 軸重: 22.5 t / 軸
• 軌間: 1,435 mm
• 荷重限界: G1-TSI
• 制動方式: S
• 制動形式: GP-A (K)
• 90.0 t 時の最高速度: 100 km/h
• 無負荷時最高速度: 120 km/h
• 気候条件: T1
• 最小曲線半径 Rmin: 50.0 m
• 緩衝器間長: 20,000 mm
• 積載長（端壁間）: 18,510 mm
• 積載幅（サドル）: 2,200 / 1,150 mm
• 積載幅（支柱）: 2,400 / 1,200 mm
• 空車重量: 最大 30.0 t
• 積載量: 約 60.0 t
• 積載高さ（サドル支持面）: T.O.R. から 1,200 mm
• 台車形式: Y25Ls1-K
