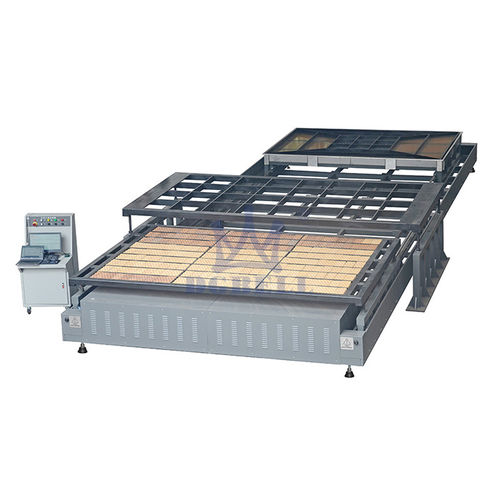

可燃性試験機 EXTERNAL-FIRE-BEモーター電気機器用バッテリー用
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 可燃性
- 試験済み製品
- モーター, 電気機器用, バッテリー用, ケーブル, 充電スタンド, プリント基板用, コンクリートコーティング, 単相と3位相設備用, タッチパネル用, 布用, 梱包用, 車のヘッドライト用, 光起電モジュール用, ゴム用, LED, 電動車両用, 変圧器用, 電気装置, 紙用, シート材料, 電気通信機器用, 繊維板用, テキスタイル用, 電子部品用, 自動車部品用, パイプ用
- 応用
- 工業用, 診断, 汎用, 研究所用, 自動車用途, 研究開発用, 軍事用, 生産用, パワーシステム, 化粧品産業用, 鉄道用, 航空用, 宇宙産業用, エレクトロニクス産業用, 通信用途
詳細
外部燃焼性試験機
バッテリー外部可燃性試験機は、外部火災暴露試験機とも呼ばれ、ECE R100及びUL 2580規格に準拠しています。
標準試験条件
1.試験対象バッテリーパックとシステム
2.試験環境温度は0℃以上、風速は2.5km/h以下、電池パックのSOCは50%以上。
3.ガソリンを入れた平板の大きさは、試験体の水平方向の大きさに20cm以上、50cm以下とする。平板の高さはガソリンの上8cm以下とする。試験体は中央に置く。ガソリンの水位と試験体の距離は50cmとする。試験前に平板の底に水を注入する。外部燃焼図をグラフに示す。
技術的パラメータ
試験スペースW1500 X D2500 X H800mm、W2000 X D3000 X H1000mm
装置寸法W7500 X D3700 X H960mm、W8500 X D4200 X H960mm
可動ラック：W1500 X D3000 mm、W2200 X D3200 mm
最大荷重負荷: 1000KG （2000KG、3000KG はカスタマイズすることができます）
オブジェクトホルダー移動速度：6000ミリメートル/分（調整可能）
耐火物の棚の移動速度: 6000mm/min （調節可能）
制御システム：PLC のタッチ画面の近い制御 + コンピュータ リモート・コントロール
点火モード：自動高圧パック点火
燃焼板とガソリンの距離：ガソリンとテストオブジェクト間の距離は450cm~550mmの範囲で調整することができます。デフォルトは500mm；ガソリンプレートの底は水で満たされている。
耐火レンガのサイズ：ECER100の標準に従って、耐火レンガのサイズ240mm*120mm*70mm。
ECE R100試験標準
---
