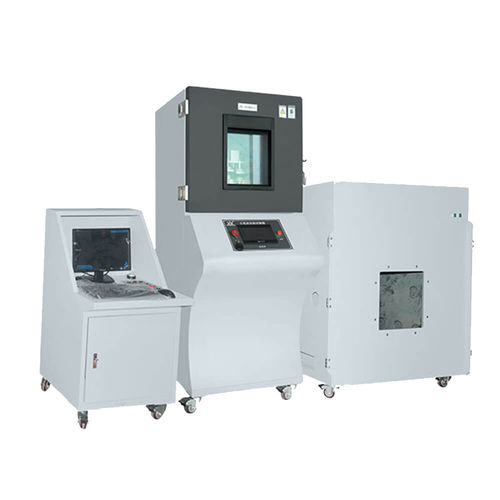

バッテリー短絡試験室
関連規格要件
単一蓄電池安全性試験
6.2.4 短絡
1.6.1.3規格に従って単一蓄電池を充電する。
2.プラス端子とマイナス端子を5mΩ以下の外部抵抗で10分間接続して短絡する。
3.1H観察する。
電池モジュールの安全試験
6.3.4 短絡
1.規格6.1.4に従ってバッテリーモジュールを充電する。
2.電池モジュールのプラス端子とマイナス端子を5mΩ以下の外部抵抗で10分間接続して短絡させる。
3.1H観察する。
技術パラメーター
モデルBE-XL-2000A, BE-XL-3000ABE-XL-5000A
最大動作電流(A): 2000A、3000A、5000A
マックス。瞬時電流(A):3000A4000A6000A
温度温度範囲周囲温度
内部抵抗: <1mΩ、<5mΩ、<10mΩ、<20mΩ、<50mΩ、<100mΩ(オプション)
制御モード:PLC のタッチ画面 + コンピュータ リモート・コントロール + 遠隔コントローラー
全体寸法W700xD1050xH1830mm
防爆室寸法: 800 X 800 X 800ミリメートル、1000 X 1000 X 1000ミリメートル(オプション)
電圧測定範囲:0~500V
短絡応答時間: ≦20ms
データインタフェース:USB、データカードなど
データ収集モジュール:独立した遠隔獲得、複数の電圧/温度/現在の獲得チャネルはデータ正確さを保障します。獲得の頻度 100HZ
短絡モード:空気+真空アーク消火
安全装置:漏電、現在の保護上の、煙探知器装置、異常な健全で軽い警報。
テストの据え付け品:実際のテスト条件に従ってカスタマイズして下さい
電源:220V 50HZ
---
