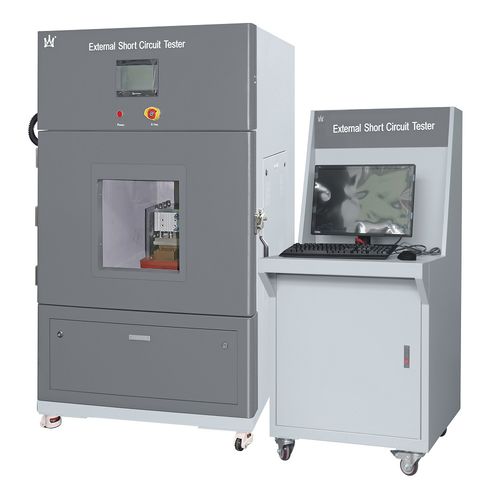

短絡テストチャンバー BE-XL series

材料試験機バッテリー用品質管理用

大電流バッテリー短絡試験チャンバー 関連規格要件 1.試験対象：電池パックとシステム 2.試験条件 - 試験温度：20±10℃以上。(電池システム製造者の要求による）。 - 試験対象物の機能に影響を与え、試験結果に関連するすべての保護装置は、試験開始時に正常に動作していること。 1.充放電に使用するメインコンタクタは、実行可能な車両モードと外部充電を許可するモードを示すために閉じていること。1回の試験で完了できない場合は、2回以上の試験を行うこと。 2.試験体のプラス端子とマイナス端子を互いに接続し、短絡回路を作る。短絡に使用する接続部（配線を含む）の抵抗値は5mΩ以下とする。 3.以下のいずれかの条件を満たし、試験が終了するまで短絡状態を維持する。 - 試験体の保護機能が働き、短絡電流が終了する。 - 試験体の外殻温度が安定した後（2時間以内の温度勾配が4℃以下）、短絡を1時間以上継続する。 6.試験後、室温下で2時間観察する。 技術パラメーター 最大。動作電流： 10000A、16000A 最大。過渡電流: 12000A、16000A 温度。温度範囲周囲温度 内部抵抗： ＜1mΩ、＜5mΩ、＜10mΩ、＜20mΩ、＜50mΩ、＜100mΩ（オプション） 制御モード：近い PLC のタッチ画面制御 + コンピュータ リモート・コントロール + リモート・コントロール
