製品概要

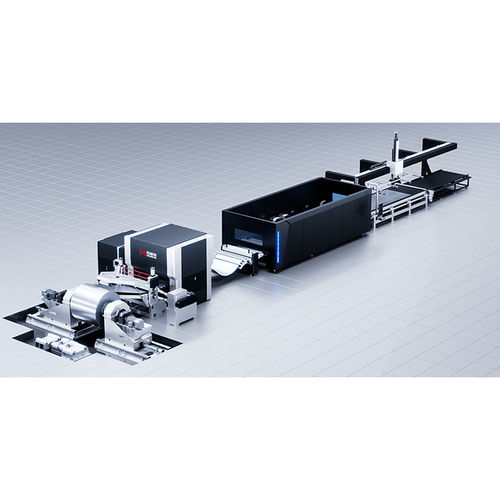

この特殊な装置は、コイル状の材料から完成品までのワンストップ加工を実現するために、デコイリング、供給、切断、およびアンロード機能を統合しています。Industry 4.0協調制御システムと全材料適応型動的補償アルゴリズムを備え、マルチコイルの切り替えと迅速な変更をサポートします。0.01mmの超精密レベリングプロセスにより、最適な材料の平坦性が保証され、高度な製造分野の厳しい平坦性要件を満たします。

技術的特徴

• レベリングとレーザー切断をシームレスに統合し、正確なエンドツーエンドの生産を実現します。
• 高精度のレベリングと切断で、幅広い板厚を処理します。
• 多様な材料をサポートし、さまざまな業界での柔軟な製造を可能にします。
• 5つのシリーズが、さまざまなボリュームとアプリケーションに対してスケーラブルで効率的な生産を提供します。
• ローラーの印刷がなく、高精度の要件を満たします。

生産ラインシリーズと適用範囲
シリーズ名 | 厚さ範囲 | 適用される業界の例 | 一般的な材料
UL超薄板シリーズ | 0.1–0.8 mm | 精密電子機器、太陽光発電バックシート、小型家電 | 冷間圧延鋼、ステンレス鋼、アルミニウム
TL薄板シリーズ | 0.3–3.0 mm | 自動車板金、家電ケース、キッチンおよびバスルームハードウェア | 亜鉛メッキシート、炭素鋼、アルミニウム合金
ML中厚板シリーズ | 1.0–8.0 mm | 建設機械、電気キャビネット、鉄道輸送機器 | 熱間圧延鋼、ステンレス鋼
HL厚板シリーズ | 3.0–20.0 mm | 構造用鋼部品、重機、海洋プレート | 高マンガン鋼、アルミニウム-マグネシウム合金
XL超厚板シリーズ | 6.0–25.0 mm | 建築用鋼構造物、重工業、エネルギー機器 | 鋼板、チタン合金

シリーズ間の主要パラメータの比較
パラメータカテゴリ | UL超薄板シリーズ | TL薄板シリーズ | ML中厚板シリーズ | HL厚板シリーズ | XL超厚板シリーズ
厚さ範囲 | 0.1–0.8mm | 0.3–3.0mm | 1.0–8.0mm | 3.0–20mm | 6.0–25mm
幅範囲 | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
位置決め精度 | ±0.02mm/m | ±0.02mm/m | ±0.02mm/m | ±0.02mm/m | ±0.02mm/m
レーザー出力 | 標準構成 | 標準構成 | 標準構成 | 標準構成 | 標準構成
ブランキング方法 | 標準構成 | 標準構成 | 標準構成 | 標準構成 | 標準構成

業界別選択ガイド
業界 | 推奨シリーズ | 一般的な材料 | 推奨幅 | 推奨レーザー出力
自動車製造 | TL / ML / HL | 高強度鋼、アルミニウム合金、ステンレス鋼 | 1300–1600 mm | 3–12 kW
家電業界 | UL / TL | 冷間圧延鋼、亜鉛メッキシート、カラーコーティングシート | 1000–1300 mm | 3–6 kW
鉄道輸送 | ML / HL | ステンレス鋼、アルミニウム板、熱間圧延鋼 | 1600–2100 mm | 6–12 kW
建築用鋼構造 | HL / XL | 炭素鋼、合金鋼、厚板 | 1600–2100 mm | 12–20 kW
板金加工（複数の業界） | TL / ML | 各種プレート（小ロット、多品種） | 1000–1600 mm | 3–12 kW
新エネルギー/太陽光発電 | UL / TL | 薄いアルミニウム、亜鉛メッキシート、シリコン鋼シート | 1000–1300 mm | 3–6 kW
造船および重工業 | XL | 厚鋼板、特殊合金 | 1600–2100 mm | 12–20 kW

包括的なサービスとサポート

• 事前計画：生産需要分析、レイアウト最適化、投資回収評価。
• 設置と試運転：プロのチームが迅速な機器の立ち上げを保証します。
• オペレーターのトレーニング：システム操作、プログラミング、メンテナンスの多層トレーニング。
• リモート診断：24/7の機器状態監視と故障の早期警告。
• 迅速な対応：全国的なサービスネットワークによる4時間の技術対応。
• プロセス最適化：機器の競争力を維持するための継続的な技術更新。

適用可能な材料

• ステンレス鋼
• 炭素鋼
• 亜鉛メッキシート
• 高強度鋼板
• アルミニウムシート
• 冷間圧延鋼コイル
• 冷間圧延シート
• アルミニウムコーティング亜鉛メッキシート

適用可能な業界

• エレベータードアパネル
• アルミニウムパネルウォール
• 天井、ドアと窓
• 車のBピラー
• 医療
• バッテリーケース
• 機器ケース
• 医療機器
• 天井
• シャーシとラック

特徴 / 技術仕様

• デコイリング、供給、切断、アンロードの統合
• Industry 4.0協調制御システム
• 全材料適応型動的補償アルゴリズム
• マルチコイルの切り替えと迅速な変更
• 超精密レベリングプロセス（0.01mm）
• 位置決め精度：±0.02mm/m
• 厚さ0.1mmから25mmまでの処理（シリーズによる）
• 幅範囲：200mmから2500mm（シリーズによる）
• レーザー出力：3–20 kW（アプリケーションによる）
