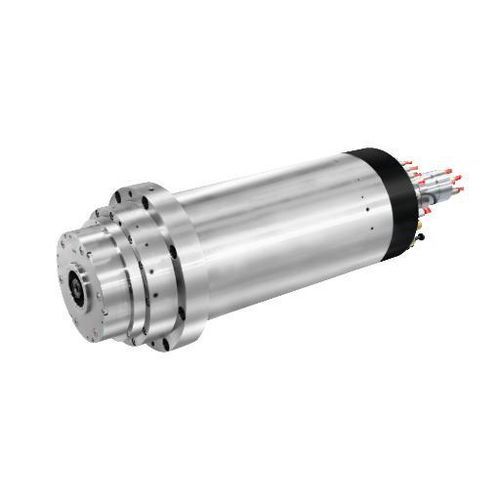

機械加工スピンドル DGZYX-19024/37B

製粉冷却用電動式

製品説明
DGZYX-19024/37BはΦ190 mmの大型高速スピンドルにシャフトコア冷却を組み込み、能動的な熱制御を実現します。24,000 rpmの長時間高回転運転を想定した設計で、スピンドルの熱膨張を抑え、量産環境での加工の一貫性を維持します。

主な仕様
直径：Φ190 mm
最高回転数：24,000 rpm
トルク（S1）：72 N·m
定格出力（S1）：37 kW

技術データ
型式（表記）：DGZYX-15024/25
定格出力 S1：37 kW
定格トルク S1：72 N·m
最大回転数：24,000 rpm
モータータイプ：同期式
ツールインターフェース：HSK-A63
潤滑方法：オイルエア

特徴

• シャフトコア冷却により長時間高回転時の能動的な熱制御を実現
• 24,000 rpmでの軸方向および半径方向の熱膨張を低減する設計
• Φ190 mmの大径により剛性と安定性を向上
• 同期モーターで安定したトルクを供給
• HSK-A63による高精度な工具保持
• 高回転用ベアリングに適したオイルエア潤滑

用途

• 高速フライス加工および仕上げ加工
• 熱安定性を要求される金型・ダイ加工
• 航空宇宙・自動車向け精密部品の加工
• 長期間の稼働が必要な連続生産ライン
• 熱膨張管理が重要な高サイクル加工

特長/仕様（詳細）

• モデル名：DGZYX-19024/37B（ページ参照）
• 表記モデル：DGZYX-15024/25
• 直径：Φ190 mm
• 最高回転数：24,000 rpm
• 定格出力（S1）：37 kW
• 定格トルク（S1）：72 N·m
• モータータイプ：同期式
• ツールインターフェース：HSK-A63
• 潤滑：オイルエア
• 冷却方式：シャフトコア冷却
