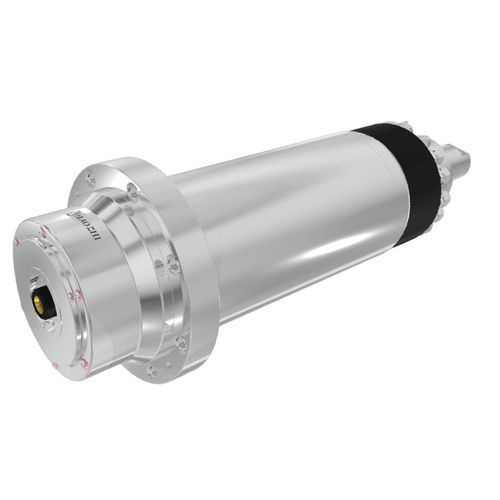

製粉スピンドル DGZYX-15020

電動式HSK A-63

説明
DGZYX-15020は最大回転速度よりも切削トルクを重視するフライス用スピンドルです。連続出力(S1)22 kW、定格トルク42 Nm、HSK-A63またはBB140の工具インターフェイスにより、大径カッターや深切削、貫通クーラント加工に対応します。

主要仕様（要約）
直径: Φ150 mm
最大回転数: 20,000 rpm（グリース）
トルク (S1): 42 Nm
トルク (S6-40%): 63 Nm
出力 (S1): 22 kW
出力 (S6-40%): 33 kW

技術データ
スピンドル型式: DGZYX-15020/22
直径: Φ150 mm
全長: 590.5 mm
工具インターフェイス: HSK-A63 / BB140
最大回転数: 20,000 rpm（グリース）
モータ技術: 同期モータ
出力 S1-100%: 22 kW
出力 S6-40% (2分): 33 kW
トルク S1-100%: 42 Nm
トルク S6-40% (2分): 63 Nm
スピンドル冷却: 水
軸通し冷却液: 水 / オイルミスト
エンコーダ: Sin/cos, 1 Vpp
コイル内サーミスタ: KTY84-130
ベアリング用サーミスタ: 非対応
振動センサ: 非対応
スピンドル成長補償システム: 非対応
旋削機能: 非対応
重量: 55 kg

寸法
全体寸法および取り付け詳細は製品図面を参照してください（上記に全長を記載）。

特徴 / 技術仕様

• 型式: DGZYX-15020/22
• 直径: Φ150 mm
• 全長: 590.5 mm
• 工具インターフェイス: HSK-A63 / BB140
• 最大回転数: 20,000 rpm（グリース）
• モータ: 同期モータ
• 出力 S1: 22 kW
• 出力 S6: 33 kW（短時間）
• トルク S1: 42 Nm
• トルク S6: 63 Nm（短時間）
• スピンドル冷却: 水
• 軸通し冷却液: 水 / オイルミスト
• エンコーダ: Sin/cos, 1 Vpp
• コイル内サーミスタ: KTY84-130
• 重量: 55 kg
