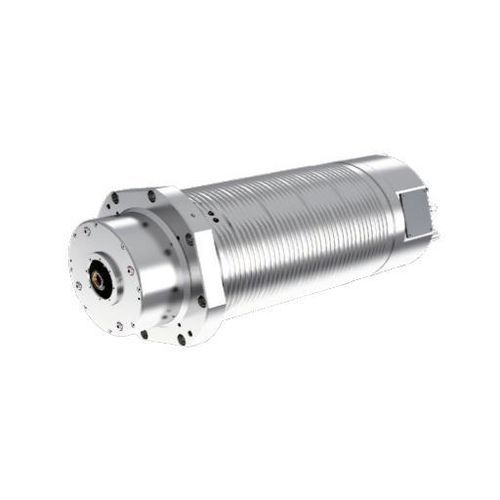

仕上げスピンドル DGZYX-18018/45--HSK

製粉高出力電動式

製品概要
DGZYX-18018/45はHSK-A63インターフェースを持つΦ180 mmの主軸で、定格出力45 kW、最高回転数18,000 rpmを提供します。高送り加工や重切削に対するトルクリザーブを確保しつつ、高速フライス加工の生産性を維持するよう設計されています。

技術仕様（概要）
直径: Φ180 mm
最高速度: 18,000 rpm
トルク (S1): 100 N·m
トルク (S6-40%): 150 N·m
出力 (S1): 45 kW
出力 (S6-40%): 67.5 kW

技術データ
型番: DGZYX-18018/45--HSK
直径: Φ180 mm
工具インターフェース: HSK-A63
ベアリング潤滑: グリース
モータ方式: 単巻同期モータ
最高回転数: 18,000 rpm
電圧: 380 V
定格出力 (S1-100%): 45 kW
定格トルク (S1-100%): 100 N·m
定格出力 (S6-40%): 67.5 kW
定格トルク (S6-40%): 150 N·m
スピンドル冷却剤: 水（推奨）
工具外側冷却 (リングスプレー): 水 / 油 / 油ミスト / 空気
工具内側冷却 (センター冷却): 水 / 油 / 油ミスト
工具交換: 油圧式
モータ温度センサー: KTY84-130, PTC
エンコーダ: Sin/cos, 1VPP
工具クランプ監視センサー: 24 V, PNP, Normally Open
クランプ力範囲: 14,000–24,000 N

特性 / 技術仕様

• 型番: DGZYX-18018/45--HSK
• 直径: Φ180 mm
• 工具インターフェース: HSK-A63
• 最高回転数: 18,000 rpm
• 定格出力 (S1-100%): 45 kW
• 定格トルク (S1-100%): 100 N·m
• ピーク出力 (S6-40%): 67.5 kW
• ピークトルク (S6-40%): 150 N·m
• モータ方式: 単巻同期モータ
• 電圧: 380 V
• ベアリング潤滑: グリース
• スピンドル冷却: 水（推奨）
• 工具外/内冷却: 水 / 油 / 油ミスト / 空気
• 工具交換方式: 油圧式
• モータ温度センサー: KTY84-130, PTC
• エンコーダ: Sin/cos, 1VPP
• 工具クランプ監視: 24 V, PNP, Normally Open
• クランプ力範囲: 14,000–24,000 N
