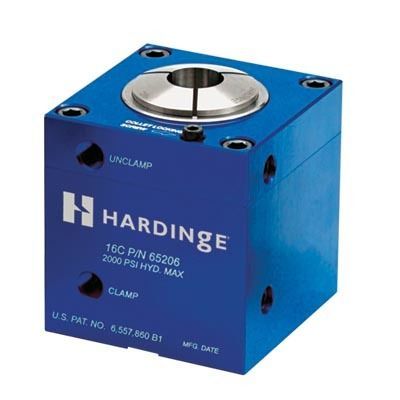

デッドレングスコレットコレットチャック 16C

加工用定置型固定位置式

仕様

• 最大使用圧力 – 空気 250 psi、油圧 2000 psi（空気 17 bar、油圧 137 bar）
• 最大使用圧力（安全/運転上の注意） – 空気 250 psi、油圧 1207 psi（空気 17 bar、油圧 83 bar）
• ドローチューブ力 – ライン圧の 5.8 倍
• コレット容量 – 16C（1/64"～1 5/8" / 0.39～41.27 mm 丸材）
• ベースに貫通穴
• ベース底面に 3/8"-16 取付穴 x4
• ベース底面に 3/8"（9.52 mm）ダウエル穴 x2
• 1/4"-18 NPT ポート x2
• バルブ推奨 – 油圧用は2位置4方弁、空気用は2位置3方弁（バルブは含まれません）

安全上の注意

• 取付ハードウェアや配管継手を過度に締め付けないでください。
• コレットを取り付ける際、ピストンテーパーに対してコレットを過度に締め付けないでください。
• 安全に使用するため、空気 250 psi または油圧 1207 psi（空気 17 bar、油圧 83 bar）を超えないでください。
• クローザを作動させる前に、コレットが被加工物を確実に保持していることを確認してください。

用途
本 16C デッドレングス コレットブロックは、固定式のダブルアクションユニットで、信頼性の高い把持・解放が求められる機械加工および組立工程に適しています。単体で使用するか、回転テーブル、パレット、治具、トゥームストーンに複数取り付けて生産性を向上させることができます。

設置

• 1. コレットブロックを剛性のある平坦な面に取り付けます。
• 2. 5000 psi（344 bar）定格の鋼管を使用して、CLAMP 1/4 NPTF ポートと制御弁の通常開ポートに第1供給ラインを配管します。
• 3. 5000 psi（344 bar）定格の鋼管を使用して、UNCLAMP 1/4 NPTF ポートと制御弁の通常閉ポートに第2供給ラインを配管します。
• 4. 弁の 1/4 NPTF 圧力ポートに制御供給を接続します。
• 5. この配管構成により、弁を作動させるまでコレットは閉のまま保持されます。

操作

• 1. コレットを挿入する前に弁から供給を取り外します。
• 2. コレット固定ねじを緩めます。
• 3. コレットをコレットブロックの上部から挿入します。
• 4. コレットレンチでコレットを時計回りに回し、ピストンテーパーに当たるまで回します。
• 5. コレット固定ねじを締めます。締めすぎないでください。
• 6. クローザを閉じるには、ワークをコレットに挿入し、制御弁に供給を接続します。警告：ワークが無い状態でクローザを閉じないでください。
• 7. 有効なワーク保持を確保する最小の供給圧に調整してください。最大圧での連続運転はシールおよびコレットの寿命を短くします。
• 8. コレットを開くには、弁を作動させます。

保守
システム圧力が変わらないにもかかわらず把持力が低下する場合は、コレットブロックを運用から外し、分解して損傷または摩耗した Oリングを交換してください。

追加仕様表

• コレットシリーズ: C
• 作動方式: 空気式 / 油圧式
• スタイル: 16C
