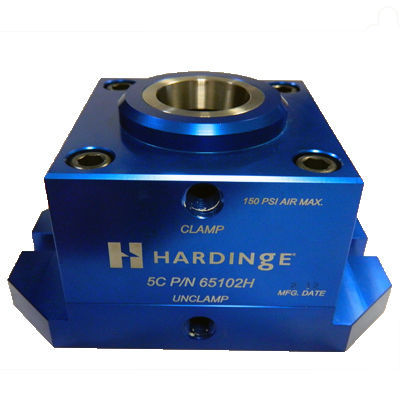

空圧式コレットチャック 65102H

引き込みフランジ取付形

説明
この低圧5Cコレットブロック（型式65102H）は、プルバック（引戻し）設計とフランジ型取付を特徴とし、Tスロットへ直接取り付け可能です。本体はソリッド航空機用アルミニウムで加工されています。ドローチューブは印加されたライン圧の7.5倍の力を発生させます。貫通孔設計が標準です。コレット用レンチ付属、コレットは別売です。

特徴

• プルバック（引戻し）設計
• ダブルアクチュエータ（両作用シリンダ）— 開閉とも圧力動作
• 空気式作動
• 標準の5Cコレットを使用
• フランジ型はTスロットへ直接取付可能

技術仕様

• 型式：65102H
• 材質：ソリッド航空機用アルミニウム
• ドローチューブ力：ライン圧の7.5倍
• 最大使用圧力：150 PSI
• 設計：貫通孔（標準）
• コレット用レンチ付属、コレットは別売
• 作動：空気式、ダブルアクチュエータ（開閉とも圧力動作）
