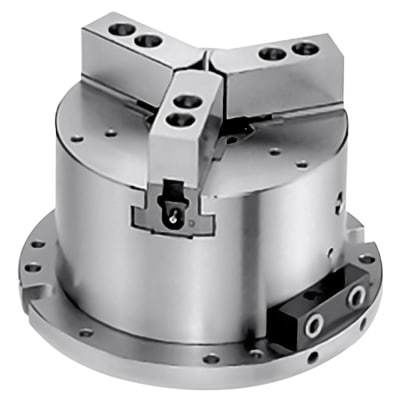

自動回転チャック MO

3爪据え置き型自己完結型

概要
セルフコンテインドのウェッジタイプ。スクロールチャックは完全な精度を提供し、複製部品での繰り返し精度 .0005” を保証します。この精度は、チャック本体のキャビティと取り付けプレートのハブ間に組み込まれた .020” のクリアランスによって実現されており、対向ねじに十分な動きを与えてワークを正確に調整できます。調整は1分未満で完了し、複製部品で .0005” のTIR内の精度を達成するために追加の調整は不要です。

特長と利点

• フランジ底面によりチャックをプレートに容易に固定でき、素早い交換が可能
• ビルトインシリンダーにより安定性が向上し、省スペースで加工効率が向上

利点

• Mコードで制御可能で、自動搬送システムでの使用に対応
• 1.5 mm x 60°ピッチの主爪により、硬爪・軟爪の交換がCNC旋盤用チャックと互換可能で、予備爪コストを削減
• 防塵・耐水構造によりチャックの寿命と効率が向上

仕様 / 技術データ

• モデルシリーズ: MOシリーズ（固定式、クローズドセンター）
• タイプ: セルフコンテインド ウェッジタイプ パワーチャック
• 繰り返し精度 (TIR): 複製部品で0.0005”
• 組み込みクリアランス: チャック本体キャビティと取付プレートハブ間で0.020”
• 調整時間: 指定の繰り返し精度を達成するのに1分未満
• 取付: 迅速なプレート固定および交換のためのフランジ底面
• 統合シリンダー: 安定性を改善し占有スペースを削減
• 制御: 自動化/自動装填システム向けにMコードで制御可能
• 爪: 硬爪/軟爪の互換性のための1.5 mm x 60°ピッチ主爪
• 構造: 防塵・耐水設計
