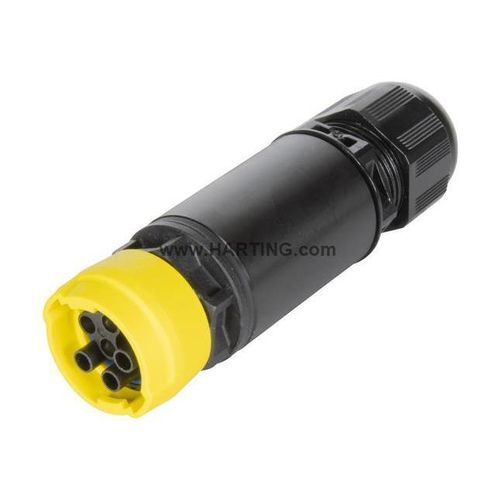

データ用コネクター S15_CC_STR_AC_CRT_F_6P_6-13

電源電線対電線丸形

製品概要

• ケーブルコネクタ、メス、圧着端子
• インサート：ポリアミド（PA）、ハウジング黒
• コンタクト数：6（信号2、電源3、PE1）
• 導体断面積：0.14–2.5 mm²（AWG 26–14）
• 締付範囲：6–13 mm
• 保護等級：IP65 / IP67

識別
カテゴリ：コネクタ
シリーズ：丸型コネクタ サイズ15
要素：ケーブルコネクタ
品番：97 00 000 1411

バージョン
終端方法：圧着
極性：メス
シールド：非シールド
コンタクト数：6（信号：2、電源：3、特殊：1x PE）

技術仕様
導体断面積：0.14–2.5 mm²
導体断面積（AWG）：AWG 26–14
定格電流（信号）：10 A
定格電圧（信号）：63 V AC/DC
定格インパルス電圧（信号）：1.5 kV
汚染度（信号）：3
定格電流（電源）：16 A
定格電圧（電源）：600 V AC
定格インパルス電圧（電源）：6 kV
汚染度（電源）：3
使用温度範囲：-30 … +90 °C
嵌合回数：≥ 100
IEC 60529 による保護等級：IP65 / IP67
締付範囲：6–13 mm
絶縁グループ：I（CTI ≥ 600）

材料特性
インサート材質：ポリアミド（PA）、黒
ハウジング色：黒
難燃性クラス（UL 94）：HB
RoHS：適合
ELV：適合
China RoHS：e
REACH 添付文書 XVII/XIV/SVHC：含まず
California Proposition 65：含まず

規格および承認
規格：IEC 61076-2-116；IEC 60228；IEC 61984

商業データ
梱包単位：1
原産国：ルーマニア
欧州税関番号：85366990
eCl@ss：27440115 丸型コネクタ（セット）

技術概要

• タイプ：ケーブルコネクタ、メス、圧着終端
• 合計コンタクト数：6（信号2、電源3、1 PE）
• 導体断面積：0.14–2.5 mm²（AWG 26–14）
• 定格電流：信号10 A、電源16 A
• 定格電圧：信号63 V AC/DC、電源600 V AC
• 定格インパルス電圧：信号1.5 kV、電源6 kV
• 保護等級：IP65 / IP67
• 締付範囲：6–13 mm
• 使用温度：-30 … +90 °C
• インサート材質：ポリアミド（PA）、黒
• 規格：IEC 61076-2-116；IEC 60228；IEC 61984
