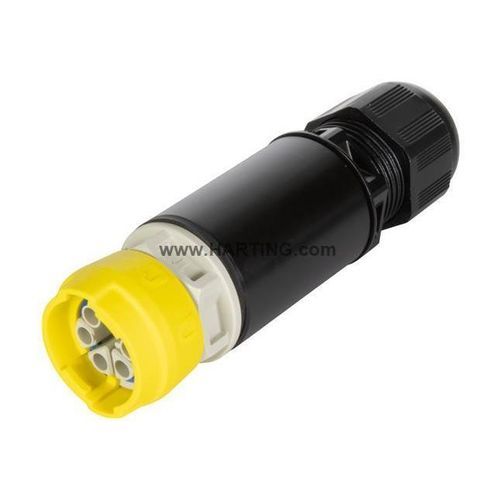

組み合わせ式コネクター S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

電線対電線円形圧着

識別
カテゴリ：コネクタ
シリーズ：円形コネクタ サイズ15
要素：ケーブルコネクタ
記事番号：97 00 000 1412

主な特長

• ケーブルコネクタ、メス
• 圧着端子（クランプ）
• ポリアミド（PA）インサート、グレー
• フード／ハウジング：ブラック
• 6極（信号3、電力2、PE1）
• 導体断面積：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
• 締め付け範囲：6 ... 13 mm
• 保護等級：IP65 / IP67
• トグルロッキング

接点と配列
接点数：6
信号接点数：3
電力接点数：2
保護接点数：1（PE接点）
ロッキング種類：トグルロッキング

技術データ
導体断面積 (mm²)：0.14 ... 2.5 mm²
導体断面積 (AWG)：AWG 26 ... AWG 14
定格電流（信号）：4 A
定格電圧（信号）：48 V AC/DC
定格インパルス電圧（信号）：1.5 kV
汚染度（信号）：3
定格電流（電力）：20 A
定格電圧（電力）：48 V AC
定格インパルス電圧（電力）：0.8 kV
汚染度（電力）：3
使用温度範囲：-30 ... +90 °C
挿抜回数：≥ 100
保護等級（IEC 60529）：IP65 / IP67
締め付け範囲：6 ... 13 mm
絶縁グループ：I（CTI ≥ 600）

材料および適合性
インサート材質：ポリアミド（PA）
インサート色：グレー
フード／ハウジング色：ブラック
難燃性（UL 94）：HB
RoHS：適合
ELV：適合
China RoHS：e
REACH 附属書 XVII / XIV / SVHC：含まれていません
California Proposition 65：含まれていません

規格／承認
IEC 61076-2-116
IEC 60228
IEC 61984

商業データ
包装単位：1
原産国：ルーマニア
欧州関税番号：85366990
eCl@ss：27440115 Circular connector (set)

技術仕様

• カテゴリ：コネクタ
• シリーズ：円形コネクタ サイズ15
• 要素：ケーブルコネクタ、メス
• 終端方法：圧着端子
• シールド：非シールド
• 総接点数：6（信号3、電力2、1x PE）
• 導体断面積：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
• 定格電流（信号）：4 A；（電力）：20 A
• 定格電圧（信号）：48 V AC/DC；（電力）：48 V AC
• 定格インパルス電圧：信号 1.5 kV；電力 0.8 kV
• 汚染度：3
• 保護等級：IP65 / IP67
• 締め付け範囲：6 ... 13 mm
• 使用温度範囲：-30 ... +90 °C
• 挿抜回数：≥ 100
• インサート材質／色：ポリアミド（PA）、グレー；フード／ハウジング黒
• 難燃性 UL94：HB
• 規格：IEC 61076-2-116、IEC 60228、IEC 61984
• 包装単位：1
• 原産国：ルーマニア
