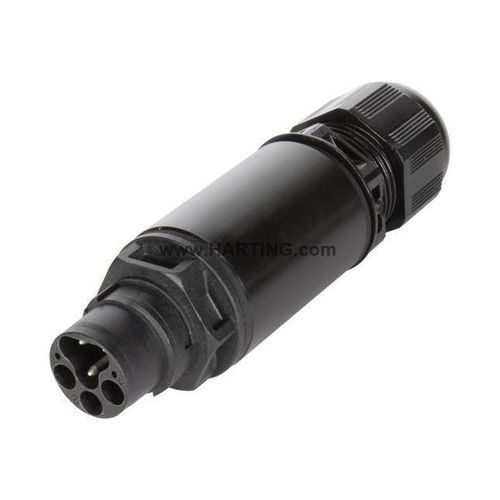

データ用コネクター S15_PFT_STR-FM_AC_M_CRT_w/o-contacts電源丸形圧着
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ用, 電源
- 形状
- 丸形
- 接続タイプ
- 圧着, オス
- 電気的特性
- 6極
- 材料
- ポリアミド製
- 保護クラス
- IP65, IP67
- 一次電流
最少: 10 A
最大: 16 A
- 電圧
最少: 63 V
最大: 600 V
- 使用温度
最少: -30 °C
(-22 °F)最大: 90 °C
(194 °F)
詳細
製品概要
識別
カテゴリ：コネクタ
シリーズ：円形コネクタ サイズ15
要素：ケーブルコネクタ
型番/参照：S15_CC_STR_AC_CRT_M_6P_6-13mm
バージョン
技術仕様
材料特性
商業情報
- 円形ケーブルコネクタ、オス、圧着端子
- 6接点（電力3、信号2、PE 1）
- インサート材質：ポリアミド（PA）、黒
- 導体断面積：0.14–2.5 mm²（AWG 26–14）
- クランプ範囲：6–13 mm
- 保護等級：IP65 / IP67
- 使用温度：-30～+90 °C
識別
カテゴリ：コネクタ
シリーズ：円形コネクタ サイズ15
要素：ケーブルコネクタ
型番/参照：S15_CC_STR_AC_CRT_M_6P_6-13mm
バージョン
- 終端方式：圧着端子
- 性別：オス
- シールド：非シールド
- 接点数：6（電力3、信号2、PE 1）
- ロック方式：レバーロック（トグルロック）
技術仕様
- 導体断面積：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
- 定格電流/電圧（信号）：10 A / 63 V AC/DC
- 定格電流/電圧（電力）：16 A / 600 V AC
- 定格インパルス電圧：信号 1.5 kV；電力 6 kV
- 汚染度：3
- 嵌合回数：≥ 100
- 絶縁グループ：I（CTI ≥ 600）
材料特性
- インサート材質：ポリアミド（PA）、黒
- フード/ハウジング色：黒
- 難燃性クラス（UL 94）：HB
- 環境適合性：RoHS 適合、ELV 適合、China RoHS：e、REACH 附属書 XIV/XVII/SVHC：含有せず
商業情報
- 梱包数：1
- 原産国：ルーマニア
- 欧州関税番号：85366990
- eCl@ss：27440115 Circular connector (set)
