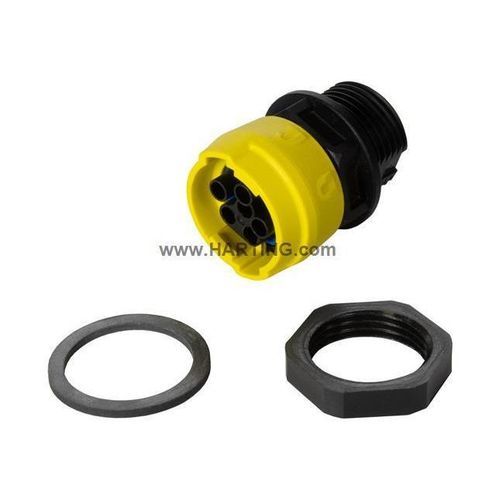

パネル用フィードスルー端子 S15_PFT_STR-FM_AC_F_CRT_w/o-contacts正面パネル用マルチパスIP65
お気に入りに追加する
商品比較に追加する
特徴
- 製品用途
- パネル用, 正面パネル用
- 構造
- マルチパス
- 保護レベル
- IP67, IP65
詳細
製品概要
前面取り付け用のパネル貫通コネクタ。画像はイメージです。製品説明を参照してください。
識別
バージョン
技術仕様
材料特性
規格および認証
商業情報
特長
前面取り付け用のパネル貫通コネクタ。画像はイメージです。製品説明を参照してください。
識別
- カテゴリ：コネクタ
- シリーズ：円形コネクタ サイズ15
- 要素：パネル貫通
- 仕様：前面取り付け用
バージョン
- 極性：メス
- シールド：非シールド
- 接点数：5（信号2、電源3）
- PE接点：あり
- ロック方式：トグルロック
- パッケージ内容：ロックナット含む
- 詳細：圧着接点は別途注文してください。パネル厚さ：ロックナット使用時は最大5 mm；>5 mmは接地された金属筐体またはプラスチック筐体のみ。
技術仕様
- 導体断面積：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
- 定格電流（信号）：10 A；定格電圧（信号）：63 V AC/DC；耐電速度（信号）：1.5 kV；汚染度（信号）：3
- 定格電流（電源）：16 A；導体－接地電圧（電源）：450 V AC / 600 V DC；導体－導体電圧（電源）：630 V AC/DC；耐電速度（電源）：6 kV；汚染度（電源）：3
- 締め付けトルク（ロックナット）：2 Nm
- 使用温度：-30 ... +90 °C
- 嵌合回数：≥ 100
- 保護等級（IEC 60529）：IP65 / IP67
- 絶縁グループ：I（CTI ≥ 600）
- パネル厚さ：1 ... 10 mm
材料特性
- インサート材料：ポリアミド（PA）、色：黒
- フード／ハウジング材料：ポリアミド（PA）
- 難燃性（UL 94）：V-0
- RoHS：適合；ELV：適合；China RoHS：e
- REACH / SVHC / 附属書XIV / 附属書XVII：含有なし
- カリフォルニア州プロポジション65：含有なし
規格および認証
- IEC 61076-2-116
- IEC 61984
商業情報
- 梱包数量：25
- 原産国：ルーマニア
- 欧州関税番号：85366990
- eCl@ss：27440103（センサ・アクチュエータコネクタ シャーシ）
- UNSPSC 24.0：39121413
特長
- タイプ：パネル貫通、前面取り付け
- 接点：5（信号2、電源3）PE接点付き
- ロック：トグルロック；ロックナット付属
- 電気特性（信号）：10 A / 63 V AC/DC；耐電圧 1.5 kV
- 電気特性（電源）：16 A；導体－接地 450 V AC、導体－接地 600 V DC、導体－導体 630 V AC/DC；耐電圧 6 kV
- 保護：IP65 / IP67
- 動作温度：-30 ... +90 °C
- 導体範囲：0.14 ... 2.5 mm²（AWG 26 ... 14）
- 材料：ポリアミド（PA）、インサート黒、UL94 V-0
- 適合性：RoHS、ELV、REACH/California Prop 65 – 含有なし
