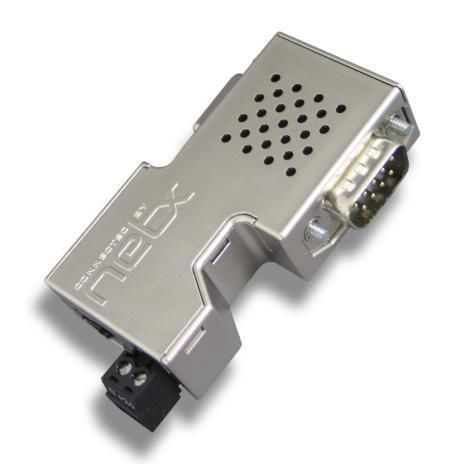

データ用コネクター NL 50-MPI

RJ45イーサネットD-Sub

概要
Hilscher NL 50-MPI は、S7-200/300/400 PLC に直接取り付け可能なプログラミングコネクタで、Ethernet を介したプログラミング、可視化、制御を実現します。STEP7® や TIA Portal にプログラミングデバイス（PG）としてドライバを統合でき、エンジニアリングツールまたは組み込みの Web サーバ経由で設定可能です。ISO on TCP (RFC1006) をサポートし、サードパーティの可視化システムとの結合が可能で、標準 TCP/IP によるルータ越しのリモート保守やログ収集にも対応します。ネイティブ Ethernet ポートを持たない PLC 同士の直接接続も可能です。PROFIBUS 診断および Master Class 2 DPV1 サービスにより、STEP7® での DP スレーブの完全な構成が可能です。電源は 24 V DC で供給され、1:1 接続のコネクタにより同一 MPI/DP バス上の他機器の使用を妨げません。

特長

• 任意の未使用 PROFIBUS/MPI/PPI ポートへ接続
• 純正 S7 Ethernet CP のコスト効果の高い代替
• STEP7® や TIA Portal への自動ドライバ統合
• Ethernet インターフェースを持たない 2 台の PLC の接続
• S7 対応 HMI の即時 Ethernet 接続
• ユーザー開発アプリ（例：C++、C#）からのアクセスをサポート

対応プロトコル

• PROFIBUS MPI/DP/PPI
• Ethernet（ISO on TCP / RFC1006）

技術仕様

• 製品名: NL 50-MPI
• 型番: 1701.430
• 概要: S7-200/300/400 用 Ethernet プログラミングコネクタ
• 機能: Ethernet 経由での S7 PLC の監視、プログラミング、可視化
• 通信コントローラ: netX 50
• RAM: 8 MB SDRAM
• FLASH: 4 MB シリアルフラッシュ（ブートローダ、ファームウェア、構成）
• 電源: 24 V DC ±6 V DC
• 代表消費電流: 57 mA @ 24 V（72 mA @ 18 V、48 mA @ 30 V）
• PLC 電源/プログラミング用コネクタ: 9 ピン D-Sub（1:1 接続）
• 外部電源コネクタ: Mini-COMBICON 3.81 mm、2 ピン
• PROFIBUS インターフェース: RS-485（HW rev.2/3 は非絶縁、HW rev.4 以降は絶縁）
• Ethernet インターフェース: 10BASE-T/100BASE-TX、絶縁、RJ45、オートネゴシエーション／オートクロスオーバー対応
• LED: SYS、COM、LNK、ACT
• 動作温度: 0 °C ～ +55 °C
• 湿度: 0–85 % RH（結露しないこと）
• 寸法 (L x W x H): 74.3 x 40.6 x 16.7 mm
• 重量: 約 40 g
• 保護等級: IP20
• 取付: PLC へ直接取付（DIN レール取付 / 取付可能）
• 設定ソフトウェア: SyCon MPI または IBHnet ドライバ；STEP7/TIA Portal の PG として統合可能
• 適合: RoHS、CE；規定された EMI/ESD 免疫レベル

主な用途

• Ethernet 経由での S7-200/300/400 PLC のプログラミングと立ち上げ
• HMI の設計および WinCC と S7 システムの接続
• ネットワーク／ルータ経由のリモート保守とログ収集
• 複数 PLC 間のネットワーク化および直接通信
• STEP7® における PROFIBUS 診断と DP スレーブのパラメータ設定
