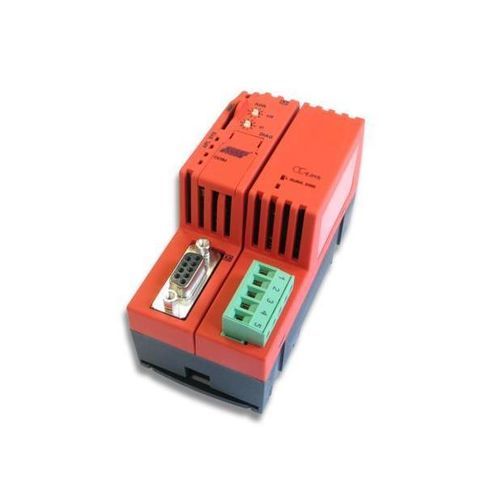

通信ゲートウェイ NT 100-DP-CC

産業用イーサネットシリアル

製品概要
netTAP 100 は、2ポートのリアルタイムEthernetプロトコルとフィールドバスまたはシリアル自動化プロトコル間を接続・変換するプロトコルゲートウェイです。フィールドバス↔フィールドバス、フィールドバス↔シリアル、Ethernet↔フィールドバスの変換をサポートし、ライセンス付きのMaster機能に制限はありません。ファームウェアと設定を保存するためのメモリーカードスロットを備え、カードを予備ユニットに差し替えることで短時間での機器交換が可能です。netTAP 100 は Lua ベースのスクリプト言語 netSCRIPT による独自シリアルプロトコルのプログラミングをサポートし、プロプライエタリプロトコルや I/O の前処理/後処理を迅速に実装するための開発環境が含まれます。

主な特長

• 従属する PROFIBUS ネットワーク区間を CC-Link システムに統合
• 最大125台の PROFIBUS スレーブに対する PROFIBUS マスターとして動作
• I/O データ変換周期が高速：< 10 ms
• 取り外し可能なメモリーカードによる数秒での機器交換
• 追加変換プロファイルを有効にするロード可能なファームウェア
• USB インターフェースによる診断および設定

サポートプロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave
• CC-Link Slave

仕様

• 製品名：NT 100-DP-CC
• 部品番号：1718.140
• 簡易説明：PROFIBUS DP から CC-Link スレーブへのゲートウェイ
• 通信コントローラ：netX 100
• RAM：8 MB SDRAM
• FLASH：4 MB シリアルフラッシュ
• メモリーカード：SD または MMC、最大 2 GByte
• 電源電圧：24 V DC ± 6 V
• 24 V 時の最大電流（代表値）：130 mA
• 典型消費電力：3.2 W
• 電源コネクタ：Mini-COMBICON、2ピン（逆接続保護あり）
• PROFIBUS インターフェース (X2)：PROFIBUS-DP、光学的にアイソレートされた RS-485、D-Sub 9ピン
• CC-Link インターフェース (X3)：CC-Link V2.0 および 1.1、RS-485、COMBICON 5ピン
• 診断インターフェース：USB、Mini-USB 5ピン
• 表示：LED - SYS、APL、COM（赤/緑デュオ）、L RUN / L ERR
• 設定要素：2つのロータリースイッチによるネットワークアドレス設定
• 動作温度：0 … +60 °C
• 湿度：結露不可
• 汚染度：UL 準拠のため汚染度 2 の環境での使用
• 高度：0 … 2000 m
• 寸法（L x W x H）：100 x 52 x 70 mm（コネクタ除く）
• 重量：約 150 g
• 保護等級：IP20
• 取付：DIN レール EN 60715
• 設定ソフトウェア：SYCON.net
• RoHS：適合
• UL 認証：UL 508（UL-File No E334100）
• EMC：CE、UKCA；放射：CISPR 11 クラス A；耐性：EN 61131-2
